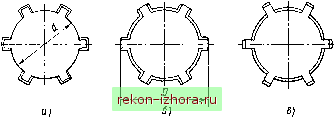

Рис. 1.4.13. Шлицевое соединение:

а - центрирование nod; б - центрирование по D; в - центрирование по боковым поверхностям шлицев

При этом в качестве плоскости у модуля Б41 выступает боковая поверхность шпоночного паза, а у модуля Б42 -- боковая поверхность шпонки. Отсутствие боковых поверхностей приводит соединение, рассматриваемое в системе допусков и посадок, к частному случаю МС6.

Плоское соединение является соединением МС1 и представляет собой совмещение МПБ11 с МПБ12, где:

МПБ11 - модуль поверхностей, являющийся ко.мплектом баз, образованным тремя плоскими внутреинтги поверхностями;

МПБ 12 - модуль поверхностей, являющийся комплектом баз, образованным тремя плоскими наружными поверхностями.

К этому типу соединения относятся шпоночные соединения, а также соединения, представляющие собой частный случай МС1, например, соединение ласточкин хвост , где присоединяемой дeтaJи оставляется одна степень свободы - поступательное движение.

Шлицевое соединение. Расс.мотри.м шлицевое соединение с прямо-бочными шлицами, В этом соединении возможны три способа центрирования: по наименьшему диаметру d, по наибольшему диаметру D и по боковым поверхностям шлицев (рис. 1.4.13).

При центрировании по d или D это соединение можно отнести к модулю МС4, если рассматривать соединяемые детали абсолютно твердыми телами. В этом случае контакт шлицев со стенками впадин будет происходить по одному из них. Это объясняется наличием погрешностей расположения шлицев в угловом направлении, однако какой из шлицев вой-детв контакт, неизвестно и носит случайный характер.

Таким образом, имеем частный случай соединения МС4, где у присоединяемой детали оставляется одна степень свободы - поступательное перемещение вдоль оси.



В действительности, поскольку дeтaJи обладают упругостью, за счет упругих деформаций контакт будет осуществляться по нескольким шлицам.

В случае центрирования по боковым поверхностям прямобочных шлицев такое соединение нельзя отнести ни к одно.му из модулей соединения. Здесь можно говорить о взаимосвязанной системе нескольких МС1, где каждая пара шлиц-впадина представляет собой отдельный .МС1 и они взаимосвязаны друг с другом.

Такая система МС1 охвачена дополнительны.ми связями, что затрудняет достижение высокой точности базирования деталей при их соединении. Аналогичные системы возникают в шлицевых соединениях с другими формами шлица.

Резьбовые и винтовые цилиндрические соединения являются соединением МС2 и различаются формой профиля. Соединение предсгав-ляет собой совмещение МПБ211 с МПБ212. где:

МПБ211 - модуль поверхностей, являющийся ко.мплектом баз. образованным резьбовой цилиндрической внутренней поверхностью и плоскостью;

.МПБ212 - модуль поверхностей, являющийся ко.мплекто.м баз. об-разованны.м резьбовой цилиндрической наружной гювсрхностью и плоскостью.

Резьбовое коническое соединение представляет собой модуль соединения МСЗ, образованного совмещением МПБ221 с МПБ222. где:

МПБ221 - модуль поверхностей, являющийся комплектом баз, образованным резьбовой конической внутренней поверхностью;

МПБ222 - .модуль поверхностей, являюшийся ко.мплектом баз. образованным резьбовой конической наружной гюверхностью.

В некоторых случаях .можно встретить резьбовое коническое соединение, когда и.меет .место еще контакт по горца.м для обеспечения герметичности и повышенной прочности соединения.

Строго говоря, если принимать соединяемые детали абсолютно твердыми телами, контакта по торцам не должно быть. В peajibHbix условиях он обеспечивается за счет высокой точности изготовления, наличия зазора в соединении резьбовых поверхностей и упругих деформаций соединяемых деталей. В этих случаях условно можно включить торец в состав комплектов баз.

Сферическое соединение, примером которого является шарнирное соединение, является частным случаем модуля соединения .МС7, образованного совмещением МПБЗ 1 и МПБ52. где:



Таблица 1.4.2

Модуль соединения

Типовое соединение

Шпоночное соединение


Резьбовое цилиндрическое соединение


Резьбовое коническое соединение

МПБ51 - представляет собой комплект баз, образованный сочетанием внутренних поверхностей, включающих сложную поверхность или представляющий собой только сложную внутреннюю поверхность;

МПБ52 - представляет собой комплект баз, образованный сочетанием наружных поверхностей, включающих сложную поверхность или представляющий собой только сложную наружную поверхность.

В табл. 1.4.2 приведены результаты сопоставления типовых соединений ЕСДП с модулями соединения, из которой следует, что типовые соединения ЕСДП охватывают далеко не все разнообразие видов соединений, особенно, если принимать во внимание их конструктивные решения (в частности, отсутствует соединение МСЗ, часто встречающееся на практике). Многие из типовых соединений представляют частные случаи модулей соединения, например такие, как гладкое цилиндрическое, шлицевое и плоское соединения.
