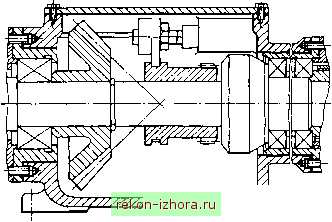

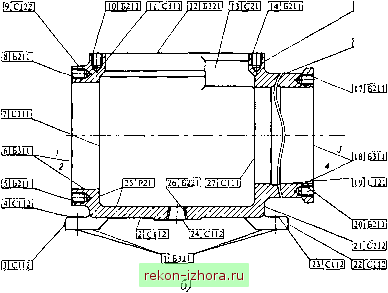

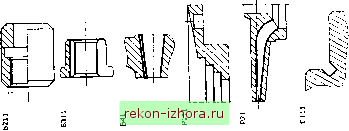

Промышленность Ижоры --> Пространственные размерные цепи >s V £ £ В качестве примера представления детали совокупностью МП на рис. 1.4.3, а vi а представлены рех1уктор конической передачи и его корпус. Редуктор устанавливается гиюскосгью 1)снования и двумя отверстиями корпуса, выполняющих роль комплекта основных баз и образующих базирующий модуль 1Б321. Как следует из рис. 1.4.3, б, корпус имеет только один рабочий модуль поверхностей р21, выполняющий роль емкости под масло. Корпус редуктора содержит еще целый ряд базирующих модулей, выполняющих роль комплектов вспо.могательных баз. В частности, поверхности / и 2 образуют базирующий модуль 6б311, по которым базируется левый стакан подшипника. Анало1ично поверхности 3 и 4 образуют базирующий модуль 18Б311 под правый стакан, в который установлены два подшипника. Для крепления обоих стаканов в корпусе предусмотрены базирующие модули б2] ] по четыре штуки под крепление каждого стакана (на чертеже виднь; только 5Б211, 8б211 и 17Б211, 20б211). Эти базирующие модули содержат только одну базирующую поверхность в виде внутренней резьбовой поверхности, другая поверхность этих модулей торец - принадлежит стакану. Для слива масла в редукторе предусмотрена заглушка, под которую в корпусе редуктора имеется базирующий модуль 26Б221, выполненный в виде внутренней конической резьбовой поверхности. Под крышку, закрывающую корпус редуктора, предусмотрен базирующий модуль 12Б321, являющийся неполным комплектом баз и содержащий одну плоскую поверхность. Для крепления крышки к корпусу редуктора в корпусе и.местся двенадцать базирующих модулей Б211 (из которых на чертеже видны только два - № 10 и № 14) под установку винтов, каждый из которых содержит лишь одну базирующую поверхность в виде внутренней цилиндрической резьбы, а вторая поверхность - торец, принадлежит крышке. Остальные поверхности корпуса редуктора относятся к связующим поверхностям, образующим соответствующие МПС. В итоге корпус редуктора представляется совокупностью соответствующих МП, которые указываются выносными линиями, подобно выносным линиям на сборочном чертеже, указывающим детали, входящие в состав изделия. т5гсщ 16IC122I Рис. 1.4.3. Представление детали совокупностью МП: а - конический редуктор; 6 - корпус редуктора
|
