Ручная подвесная барабанная малогабаритная монтажная лебедка ЛР-0,25 предназначена преимущественно для механизации подъемно-транспортных операций при монтаже механизмов и оборудования в стесненных условиях.

Техническая характеристика лебедки ЛР-0,25

Грузоподъемность, кг...... 250

Высота подъема, м....... 4

Максимальное усилие на рукоятке, Н............ 100

Расчетный диаметр каната, мм . . 4,1

Габаритные размеры, мм .... 110X118X200 Масса, кг........... 3,2-3,5

Монтажная электрическая наземная реверсивная лебедка СТД 999/2 состоит из рамы, на которой установлены барабан, червячный редуктор и привод. В качестве привода использована сверлильная машина ИЭ1023, которая подключается к сети однофазного переменного тока напряжением 220 В.

Техническая характеристика лебедки СТД 999/2

Грузоподъемность, кг............... 500

Привод.....................Электрический

(сверлильная машина ИЭ 1023)

Напряжение, В.................. 220

Ток....................... Однофазный

Частота тока, Гц................. 50

Потребляемая мощность, Вт ........... 400

Скорость каната, м/мин.............. 2,4

Габаритные размеры, мм............. 640X360X540

Масса, кг ..................... 20

Рычажные лебедки получили широкое распространение в качестве тяговых механизмов. Сквозь корпус такой лебедки пропущен стальной канат с крюком на конце для подъема груза. На корпусе имеется съемный телескопический рычаг переднего (рабочего) хода для подъема груза и рычаг заднего хода для спуска груза. К лебедке прилагается обойма для намотки каната с металлическим сердечником. Действие тягового механизма основано на зажиме каната о силой, пропорциональной нагрузке. Канат перемещают в ту или иную сторону качательным движением того или иного рычага. Начальное давление для захвата каната создают специальной пружиной.

Для Предотвращения попыток поднять груз выше расчетного путем удлинения рабочего рычага лебедки снабжают предохранительными штифтами.

Техническая характеристика рычажных лебедок МТМ-1,6 и МТМ-3,2 (монтажно-тяговых механизмов):

МТМ-1,6 МТМ-3,2

Наибольшее тяговое усилие, кН (тс) ... 16 (1,6) 23 (2,3)

Подача каната за один ход рычага, мм . . . 27 14-24

Длина каната (с крюком), м....... 12 12

Диаметр каната, мм.......... 12 17

Масса тягового механизма (без каната и

рычага), кг............... 15,5 28

Масса, кг................ 28 50

Гидравлические талрепы - переносные устройства, которые служат для перемещения механизмов большой массы и их деталей при монтаже. Они состоят из гидроцилиндра с компенсатором объема, поршня со штоком, на конец которого навинчена вилка, и плунжерного насоса высокого давления с предохранителем. Между буртом вилки и корпусом талрепа расположена пружина возврата. При перекачивании масла из одной полости цилиндра в другую создается необходимое давление на поршень, который передает усилие на шток с вилкой. Талрепы работают во всех пространственных положениях.

Характеристика гидравлических талрепов

Тип I Тип IV

Стягивающее усилие, кН ........ 100 200

Давление масла в цилиндре, мПа .... 120 150

Ход поршня, мм............ 100 100

Усилие на рукоятке, Н......... 220 280

Габаритные размеры, мм......... 540X100 580X95

Масса, кг ................ 9,8 16,4

6. ДОМКРАТЫ ДЛЯ ТАКЕЛАЖНЫХ РАБОТ

Домкраты - устройства, предназначенные для подъема и опускания, а также для горизонтального перемещения монтируемых изделий. По назначению различают домкраты грузоподъемные и выверочные, а по принципу работы - винтовые, клиновые, реечные, гидравлические, пневматические и пневмогидравлические.

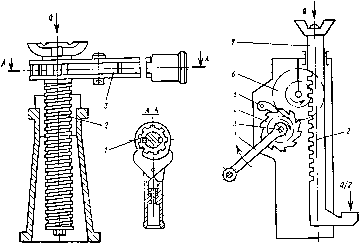

Винтовые домкраты (рис. 16) изготовляют грузоподъемностью Q до 20 т. Они надежно удерживают поднятый

Рис. 16. Винтовой домкрат

Рис. 17. Реечный домкрат

Груз Б любом положении и могут плавно его опускать. Угол подъема резьбы ходового винта принимают равным 4-5°, что обеспечивает его самоторможение. Винт 2 вращается с помощью рукоятки 3 с трещоткой /, надетой на квадратный конец верхней части винта. В более простых домкратах применяют рукоятки без трещоток. Мощные домкраты оборудуют винтовыми салазками.

Выпускают специальные винтовые распорные домкраты, которые служат для перемещения грузов на небольшие расстояния (до 150 мм), а также для правки металла.

Клиновые домкраты (см. гл. 10) применяют для перемещения оборудования по высоте при его выверке. Небольшие габариты и масса таких домкратов позволяют использовать их в труднодоступных местах.

Реечный домкрат, принципиальная схема которого показана на рис. 17, изготовляют грузоподъемностью Q до 10 т с высотой подъема 0,3-0,4 м; эти домкраты имеют ручной привод. В корпусе реечного домкрата перемещается стальная зубчатая рейка 2. Верхний конец рейки 7 имеет вращающуюся головку, на которую опирается груз;
