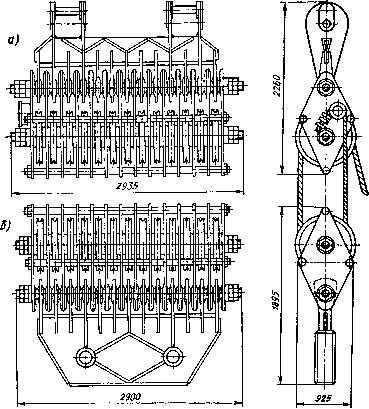

Рис. 10. Неподвижная (а) и подвижная (б) блочные обоймы ОБМ-630 с тяговой силой 6300 кН

тах принимают, что усилия в ветвях равны Si = = Sg, а угол между ветвями учитывают коэффициентом е.

Угол между ветвями, ... 30 45 60 90 120

Коэффициент е...... 1,93 1,85 1,73 1,41 1

Если ветви каната, огибающие канатный блок отводного блока, параллельны между собой, то принимают

Пример выбора отводного блока. Усилие в одной из ветвей, огибающей канатный блок, составляет 17 кН,

а угол между ветвями составляет ТО . Принимают наибольшее значение е = 1,73 (см. стр. 567). Требуемое тяговое усилие-составит = 17X 1,73 29,4 кН. По табл. 14 подбирают тип отводного блока, так чтобы его тяговое усилие было не меньше расчетного, - это блок БМ 5.

Монтажные полиспасты. Полиспаст - это система (устройство), состоящая из подвижной (нижней) и неподвижной (верхней) блочных обойм, соединенных между собой гибким элементом (канатом, цепью и т. д.). Такое соединение называют запасовкой полиспаста.

Полиспасты обеспечивают выигрыш в силе или скорости. На монтажных работах в основном применяют силовые полиспасты.

Различают полиспасты грузоподъемных средств (кранов, трубоукладчиков и др.) и монтажные.

Монтажные полиспасты могут быть одинарные и сдвоенные. Наибольшее применение в практике монтажных работ нашли одинарные полиспасты (рис. И, а). Сдвоенные полиспасты (рис. 11,6) применяют в особых случаях, когда по условиям монтажных работ требуется поли-спастная система с уравнительным устройством, а также при недостаточности тягового усилия имеющихся в наличии лебедок и блочных обойм.

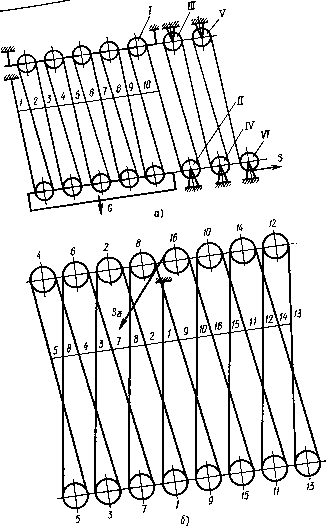

Pvtc, 11. Схемы полиспастов;

а одинарных; б сдвоенных: 16 => грузонесущиё ветви полиспаста

Т10ЛИСПАСТЫ

РИС.

масса груза
