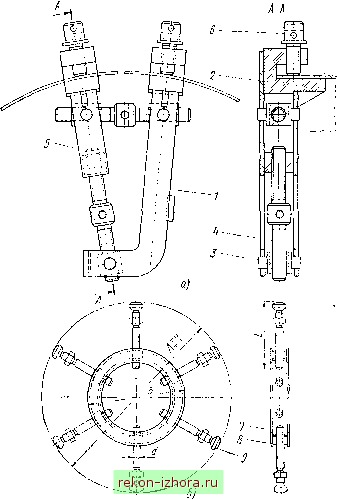

Рис. 8-65. Стягивающее (а) и распорное (б) приспособления:

/ - рычаг основной;

2 - скоба;

3 - гайка;

4 - винт стягивающий:

5 - рычаг;

6 - винт зажимной;

7 - винт распорный

8 - основание:

9 - подпятник

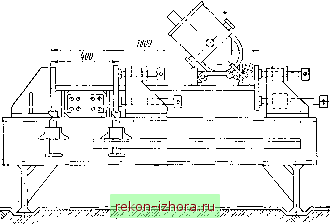

Рис. 8-66. Кондуктор для сварки балок

Стягивающие и распорные приспособления (стяжки, распорки и домкраты). Они предназначены для стягивания при сборке двух или нескольких деталей или узлов, для выравнивания кромок и вмятин, для разжима цилиндров (рис. 8-65).

Сборочно-сварочные приспособления могут быть универсальными или специализированными. На рис. 8-59 показано универсальное приспособление для сварки громоздких и сложных пространственных конструкций.

Для сборки и сварки плоских листовых конструкций служат электромагнитные стенды, представляющие собой плоскую или лекальную постель со встроенными электромагнитами, между которыми расположены флюсомедная или флюсовая подушка с пневматическим прижимом. Электромагниты, расположенные вдоль шва, плотно притягивают кромки стыкуемых листов к сборочному стенду и воспринимают реакцию от давления флюсовой подушки. Расположение магнитов и флюсоподушек определяется раскроем листов и их числом в секции.

На рис. 8-66 показан кондуктор с винтовыми зажимами, применяемый для сборки элементов двутаврового сечения высотой 400-1800 мм. Сварка элементов в этом кондукторе осуществляется сварочным трактором наклонным электродом.

§ 8-10. Механическое и вспомогательное оборудование сварочных установок

Решающее значение для комплексной механизации процесса сварки имеет наличие в составе сварочной установки механического и вспомогательного оборудования. К этому оборудованию относятся приспособления и механизмы: для укладки,

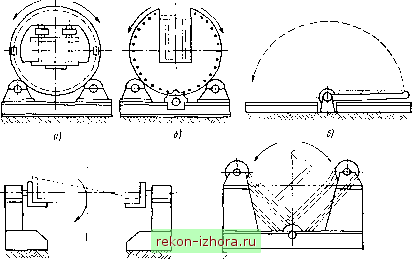

Рис. 8-67. Кантователя

наклона и вращения свариваемых изделий (стенды, кантователи, манипуляторы и др.); для крепления и перемещения сварочных аппаратов (рельсовые пути, колонны, тележки и др.); для обслуживания зоны сварки (лифты, балконы, люльки и др.).

Стенды, стеллажи и плиты - простейшие устройства для укладки и фиксации в удобном для сварки положении предварительно собранных под сварку изделий.

Кантователи - стационарные приспособления для поворота свариваемого изделия. Кантователи бывают роликовыми (рис. (рис. 8-67, а) или цевочными. Последние снабжены ведущей звездочкой (рис. 8-67, 6). Это позволяет кантовать изделия, центр тяжести которых значительно отдален от оси вращения. Рычажные кантователи (рис. 8-67, в) применяют главным образом для плоских деталей, центровые (рис. 8-67, г) - для сравнительно коротких изделий при повороте их на 360°. Цепные кантователи (рис. 8-67, д) применяют для сварки громоздких изделий большой длины.

Роликовые стенды служат для вращения цилиндрических изделий при выполнении кольцевых швов и для установочных перемещений. Роликовый стенд (рис. 8-68, а) имеет два ряда роликов, из которых один ведущий, другой - холостой. Ведущие ролики снабжены, как правило, резиновыми бандажами. На рис. 8-68, б показан стенд со всеми приводными роликами для вращения изделий с эксцентрично расположенными массами. На рис. 8-68, в дана схема стенда, применяемого для вращения конических или ступенчатых изделий сравнительно небольшой длины. Он имеет
