Таблица 8-6

Технические данные наиболее распространенных шланговых полуавтоматов

Полуавтомат

Защита зоны сварки

Диаметр

электродной проволоки, мм

св при пв = е5%, А

f . м/ч

Источник питания

S я S га

Габаритные размеры механизма подачи, мм

я я с-

о 5!

Компоновка по рис. 8-36

I. Полуавтоматы толкающего типа

А-547У.....

Углекислый

0,8-1,2

До 200

100-250

ВС-300

1,2 и 2,5

350Х 118X245

А-1230М ....

0,8-1,2

315

140-670

ВС-300

364 X 280X130

ПДГ-301.....

0,8-1,2

300

180-720

ПСГ-500

450X240X275

ПДГ-302 .....

0,8-2,0

300

180-720

ПСГ-500

380Х330Х 100

Ран-

цевый

ПДГ-303 .....

0,8-1,2

300

180-720

ВДГ-301

450X240X275

ПДГ-304 .....

0,8-1,6

300

180-720

ВДГ-301

380X330X100

Ран-

цевый

А-825 ......

1,0-1,2

250

120-620

ВС-300

900X660X420

ПШП-21 ....

Углекислый

газ.

0,8-2,0

300

100-1000

ИПП-300

650X 180X398

14,5

аргон

ПШ-5-1.....

Флюс

1,6-2,0

630

80-600

Пост.

440X300X340

ПШ-54 .....

1,6-2,0

500

80-600

или перем.

330X280X325

ПДШМ-500 . . .

1,6-2,5

500

100-420

ПСО-500

400X345X343

ПДШР-500 . . .

1,6-2,5

500

100-420

ПСО-500

400X345X343

ПДПГ-500 ....

Углекислый

0,8-2,0

500

150-720

ПСГ-500

625X425X350

10,5

А-537У.....

1,6-2,0

520

80-600

ПСГ-500

330X280X325



Продолжение табл. 8-6

Полуавтомат

Защита зоны сварки

Диаметр

электродной проволоки, мм

Источник питания

я я с; с: t=[3

Габаритные размеры механизма подачи, мм

Компоновка по рис. 8-36

А-1035 .....

Углекислый газ или флюс

1,6-3,5

450

-580

ПСГ-500

900X660X420

25,5

А-1197П . . . .

То же

1,6-3,0

500

-900

ВДУ-504

960X660X560

А-1197С.....

1,6-3,0

500

-920

ВДУ-504

960 X 660 X 560

А-765 ......

Без внешней защиты

1,6-2,0

450

-580

ПСГ-500

760X500X550

А-ПММ , . . .

То же

1,6-2,0

500

ПСГ-500

364Х290Х 130

10,5

А-1503П . . . .

Углекислый газ

1,6-3,0

630

-920

ПСГ-500

960X660X560

25,5

ПШП-Ю

ПШП-31 ....

Углекислый газ и

0,4 0,8

До 120

аргон

ПДА-180-2 . . .

Аргон

1,0-1,2

180

II. Полуавтоматы шпулечного типа

ГСР-150

300-1000 180-660

111. Полуавтоматы тянущего типа

295X56X160

Аргон, углекислый газ

1,0-2,5

До 300

160-650

Постоянный ток

325X85X200

0,8 0,95

VI. Полуавтоматы тяни-толкающего типа

ПДА-300 ....

Аргон

1,6-2,0

300

120 420

625X425X350

10,4

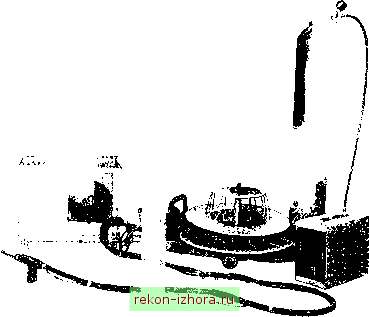

Рис. 8-37. Шланговый полуавтомат А-1197П

полуавтоматы обеспечивают возможность наблюдения во время работы за сварочной ванной, возможность сварки швов с различным положением в пространстве. Горелка таких полуавтоматов легче и маневренней, чем при сварке под флюсом.

На рис. 8-37 показан полуавтомат А-1197П для сварки в углекислом газе сплошной и порошковой проволоками на токе силой до 500 А. Аппарат снабжен механизмом подачи с двумя парами ведущих роликов на передвижной тележке, на которой расположена также фигурка для проволоки. Рабочий инструмент полуавтомата - горелка (рис. 8-38) содержит изогнутый мундштук 5 с переходной втулкой 2 и наконечником 6, рукоятку / с гашеткой 4 пусковой кнопки, защитный щиток 7 и сопло 8 для создания вокруг зоны сварки защитной атмосферы 9. Сопло электрически изолировано от наконечника и может легко заменяться. Переходная втулка имеет ряд отверстий S, расположенных перпендикулярно направлению подачи проволоки и предназначенных для подвода в зону сопла защитного газа. Это обеспечивает получение ламинарного газового потока.

При сварке в углекислом газе выделяющиеся брызги прилипают к соплу и наконечнику, ухудшая газовую защиту зоны сварки и образуя токоведущую перемычку между соплом и нако-
