их полках угольника имеются отверстия. Отверстия в горизонтальной полке дают возможность крепить угольник к разметочной плите с Т-об-разньпли пазами; с помощью отверстий на вертикальной полке к угольнику крепят размечаемые заготовки.

Разметочные кубики (рис. 295,б) имеют точно обработанные поверхности и большое количество отверстий для установки и крепления деталей с помощью болтов с прихватами, планок и т. д.

Контрольное приспособление (ящик) изготовляют из чугуна; для облегчения его отливают пустотелым с толщиной стенок 8... 12 мм и с ребрами жесткости внутри; все стороны тщательш пришабривают (рис. 296) Особое внимание при изготовлении ящика обращают на точность сопряжения граней (углы 90°).

Ящики применяют для крепления на их сторонах размечаемых заготовок. Разметка с помощью ящика без перекантовки изделия показана на рис. 297.

Выдвижной центр (рис. 298,а) с помощью зубчатого колеса 2 и зубчатой рейки 3 имеет возможность вьщвигаться на высоту до 400 мм по отношению к основанию 1. В нужном положении площадка 4


Рис. 294. Приспособление с призмой для разметки деталей под углом



Рис. 295. Разметочные приспособления: а - УГОЛЫ1ИК, б - кубик




Рис. 296. Контрольное приспособление (ящик)

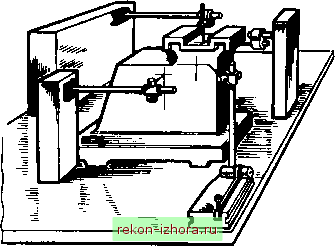

Рис. 297. Разметка с помощью ящика без перекантовки изделия

фиксируется зажимным болтом 5. Выдвижная площадка создает удобства для разметки окружностей, расположенных на разных высотах (рис. 298, б).

При пространственной разметке наиболее широко применяют ускоряющий ее рейсмас К. Ф. Крючека (рис. 299). Рейсмас имеет четыре чертилки, каждая из которых устанавливается на нужный рачмер, Что позволяет провести одновременно несколько параллельных рисск.

На рис. 300 показана конструкция комбинированного

Jr.*.



рейсмаса. Риски наносят чертилками 2, 3, 7 и 8, которые закрепляют винтами 4.

Микрорейсмас с измерительными барабана-м и (рис. 301) имеет круглое основание 4, неподвижно соединенное со стойкой-рейкой 5, по которой при вращении установочных винтов 2 перемещается каретка 3, несущая иглу 1 чертилки.

Величину вертикального перемещения отсчитьюают по круговь ! шкалам измерительных барабанов, видимым через окна каретки. Наличие двух систем измерительных барабанов позволяет вести отсчеты в прямом (от плиты) и обратном направлениях. Это освобождает раз-

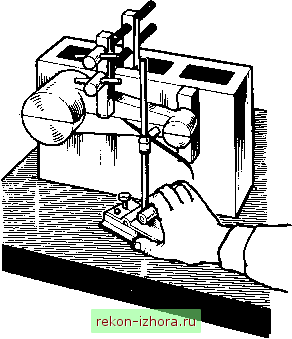

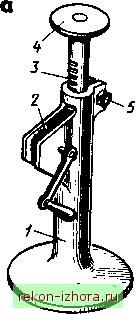

Рид. 298. Выдвижной центр: а - устройство, б - применение



Рис. 299. Многоигольчатый высокопроизводительный рейсмас К.Ф. Крючека

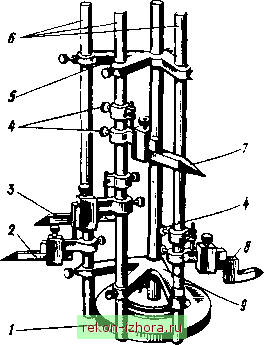

Рис. 300. Комбинированный рейсмас: / - оотование, 2, 3, 7, 8 - чертилки, 4 -винты, 5, 9 - планки, 6 - стойки
