вводят сверху (рис. 289, д), а поддержку ставят под стержень. Молотком ударяют по закладной головке через оправку (рис. 289, б), формируя с помощью поддержки замыкающую головку. Качество клепки по этому методу несколько ниже, чем по прямому.

Клепку по обратному методу вьшолняют также взръшными и трубчатыми заклепками (особые виды клепки).

Способ клепки Та у мель разработан в Швейцарии. Головка Тау-мель, в которой помещается обжимка, вращается вокруг оси заклепочного стержня. Таким образом, продольная ось обжимки описывает в пространстве конус, Ёершина которого расположена в середине замыкающей головки. Благодаря этому возникает движение прецессии, причем исключается всякое скольжение между обжимкой и заклепочным стержнем так, что обжимка обкатьшаиием геометрически воспроизводит- свою форму на заклепке. Прижимное усилие по линии касания между инструментом и ззг

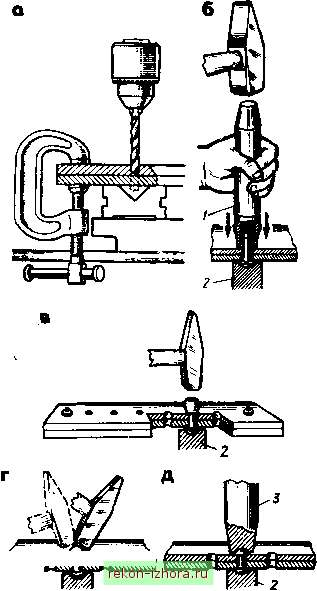

Рис 288. Клепка прямым методом: а - сверление отверстия, б - осаживание заклепываемых листов с помощью натяжки, в - осаживание стержня заклепки, г - придание формы замыкающей головке, д - окончательное оформление замьжающей головки

клепочной головкой слегка превышает предел прочности (при сжатии) обрабатьшаемого материала.

Замьпсающая головка заклепки образуется постепенной деформацией материала, так как при каждом проходе линии касания обжимки прокатьюается лишь малое количество заклепочного материала. Благодаря этому в противоположность другим способам клепки материалу обеспечивается оптимальная текучесть. Этот способ клепки имеет следующие преимущества: бесшумность; сохранность гальванических покрытий, несмотря на деформацию; возможность обработки даже цементованных заклепок; получение гладкой поверхности замьпсащщей головки; простота и надежность способа, не требующего высококвали-



фицированного труда; высококачественное соединение; простота изготовления обжимок.

Рис, 289 Клепка обратным методом а - ввод заклепки в отверстие, б - оформление замыкающей головки


§ 69. МЕХАНИЗАЦИЯ КЛЕПКИ

Клепку крупногабаритных деталей выполняют широко с помощью пневматических и реже - с помощью электрических молотков.

Пневматические клепальные молотки работают под действием сжатого воздуха. Они делятся на две группы - с золотниковым распределением, которые широко применяются, и с клапанным распределением. Пневматические молотки вьшускают с замкнутой и незамкнутой рукояткой без гасителя вибрации (мод. 53КМ-5, 55КМ-10 и 6КМ) и с гасителем вибрации (мод. 62КМ-6 и 62КМ-7). Применяют также молотки с незамкнутой рукояткой пистолетного типа без гасителя вибрации (56КМП-3) и с гасителем вибрации (57КМП-4, КМП-5 И57КМП-6).

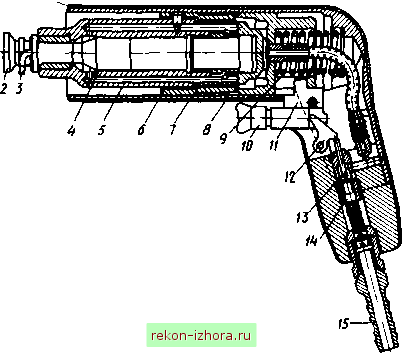

Ютепальный молоток 57КМП-4 имеет корпус 1 (рис. 290, а) и рукоятку 11, в которую вмонтированы пусковое устройство и ниппель 15 для подключения шланга для сжатого воздуха. В корпусе находятся стакан 6, цилиндр 5 с поршнем и золотник 7 с крьпикой 8. Воздух поступает через пусковой клапан 14, крышку 8 и золотник 7 в рабочую камеру, расположенную над поршнем.

При нажатии пальцем на курок 10 последний рычагом 12 воздействует на толкатель 13, открывающий вход воздуху в пусковой клапан 14. В этот момент поршень (и молоток 4 с ударником 2) движется вниз и производит осадку заклепки, а золотник открывает отверстия для прохода сжатого воздуха через клапаны в нижнюю часть цилиндра под поршень, что заставляет последний перемещаться вверх. Пружина 9 служит для поглощения отдачи поршня с целью предохранения работающего от вредных вибраций, а пружина 3 предохраняет обжимку от выпадания.

При работе пневматический молоток держат за рукоятку правой рукой и большим пальцем нажимают на курок для пуска сжатого воздуха. Левой рукой клепальщик обхватывает ствол молотка или обжимку, которую удерживает на головке заклепки.

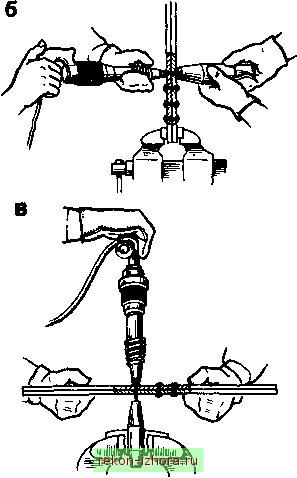

Ютепку клепальным молотком вьшолняют вдвоем - один упирает поддержкой закладную головку, а другой молотком расклепывает замыкающую головку (рис. 290, б). При зажатии поддержки в слесарных тисках (рис. 290, в) второй рабочий поддерживает деталь.



а /



Рис 290 Пневматический клепальный молоток (а) и приемы рабогы им (б, в)
