Рис 252 Обработка конического

отверстия а - деталь с коническим отверстием, б - обработка ступенчатым зенкером, в - обработка разверткой со стружколомающими канавками, г - обработка конической разверткой с гладкими режущими лезвиями



Глава XII. НАРЕЗАНИЕ РЕЗЬБЫ § 56. ПОНЯТИЕ О РЕЗЬБЕ. ОБРАЗОВАНИЕ ВИНТОВОЙ ЛИНИИ

Наиболее распространенными соединениями деталей машин являются резьбовые. Широкое применение резьбовых соединений в машинах и механюмах объясняется их простотой и надежностью, удобством регулирования затяжки, а также возможностью их разборки и повторной сборки без замены детали.

Нарезанием резьбы называется ее образование снятием стружки (а также пластическим деформированием) на наружных или внутренних поверхностях заготовок деталей.

Резьба бьшает наружной и внутренней. Деталь (стержень) с наружной резьбой называется винтом (рис. 253, д), а с внутренней - гайкой (рис. 253, б). Эти резьбы изготовляют на станках и вручную. Ниже рассматривается изготовление резьб вторым способом.


Рис 253. Детали с резьбой а - наружной (винт), б - внутренней (гайка)

Винтовую линию можно представить себе следующим образом. Возьмем цилиндрический стержень диаметром D и вырезанный из бумаги или фольги прямоугольный треугольник ABC, сторона которого АВ равна длине окружности цилиндра nD, т.е. 3,14 D (рис. 254). Обернем треугольник ABC вокруг цилиндра так, чтобы сторона ЛЯ совместилась с окружностью нижнего основания цилиндра. Тогда другая сторона треугольника ВС расположится по образующей, а гипотенуза АС образует на поверхности цилиндра винтовую линию. При зтом сторона треугольника ВС составит шаг винтовой лийии, сторона АС -

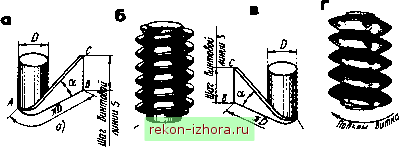

Рис. 254. Образование правой винтовой линии (в) и направление витка при правой резьбе (б), образование левой винтовой линии (в) и направление витка

при левой резьбе (г)

длину ОДНОГО витка, а угол CAB - угол подъема винтовой линии (а).

В зависимости от направления подъема витков на цилиндрической поверхности винтовая линия (резьба) может быть правой и левой. Если винтовая линия при навивании треугольника на цилиндр, удаляясь от основания, постепенно поднимается слева направо, т.е. против часовой стрелки (рис. 254,а, б), то она называется правой, соответственно и резьба называется правой. Если винтовая линия при навивании треугольника на цилиндр, удаляясь, постепенно поднимается справа налево, т.е. по часовой стрелке (рис. 254, в, г), то она называется левой, соответственно и резьба называется левой.

Правыми винтовая линия и соответствующая, ей резьба называются потому, что для завинчивания винта с этой резьбой винт (или гайку) надо вращать вправо, т.е. по часовой стрелке (рис. 255,а). При левой резьбе винт (или гайку) для завинчивания надо вращать влево, т.е. против часовой стрелки (рис. 255,6). В машиностроении чаще применяют правые резьбы.

Оставшееся нетронутым после нарезания резьбы круглое поперечное сечение материала (рис. 256) является внутренним попереч-


Рис. 255. Резьбы правая (а) и левая (б)

Рис. 256. Элементы резьбы на винте

Профиль резьбы

О О




ным сечением резьбы, а диаметр этого сечения - внутренним диаметром резьбы. Наружный диаметр стержня является номинальным диаметром резьбы (d), или диаметром резьбы.

§ 5 7. ОСНОВНЫЕ ЭЛЕМЕНТЫ РЕЗЬБЫ

оегыы

У всякой резьбы различают следующие основные элементы: профиль; угол и высоту профиля; щаг; наружный, средний и внутренний диаметры резьбы.

Профиль резьбы (рис. 257) рассматривается в сечении, проходящем через ось болта или гайки. Ниткой (витком) называется часть резьбы, образуемой при одном полном обороте профиля.

Угол профиля - угол между боковыми сторонами (гранями) профиля резьбы, измеряемый в плоскости, проходящей через ось болта. В метрической резьбе этот угол равен 60°, в дюймовой - 55 °.

Высота (глубина резьбы) Я, профиля- , , т резьИы. Р

расстояние от вершины резьбы до основания профиля, измеряемое перпендикулярно оси болта.

Шаг Р резьбы -расстояние между параллельными сторонами или вершинами двух рядом лежаидих витков, измеренное вдоль оси резьбы. В метрической резьбе шаг выражается в миллиметрах; дюймовая резьба характеризуется числом ниток (витков) на одном дюйме.

Наружный диаметр d резьбы - диаметр цилиндра, описанного около резьбовой поверхности. Наружный диаметр измеряется у болтов по вершинам профиля резьбы, у гаек - по впадинам.

Внутренний диаметр di резьбы - диаметр цилиндра, вписанного в резьбовую поверхность. Внутренний диаметр измеряется у болтов по впадинам, у гаек - по вершинам профиля резьбы.

Средний диаметр резьбы - диаметр соосного с резьбой цилиндра, образующие которого делятся боковыми сторонами профиля на равные отрезки.


Г/п/бит

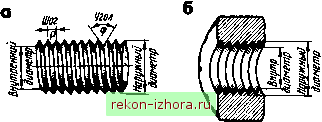

Рис. 257. Основные элементы резьбы

§ 58. ПРОФИЛИ РЕЗЬБ

Профиль резьбы зависит от формы режущей части инструмента, с Помощью которого нарезается резьба.

Чаще всего применяется цилиндрическая треугольная резьба (рис. 258, а) ; обычно ее назьтают крепежной, так как Нарезают на крепежных деталях, например на шпильках, болтах и гайках.
