ных с усилиями среднего значения и характеризующихся небольшими амплитудами, движение совершают за счет мышц плеча и предплечья и, наконец, при выполнении приемов, связанных со значительным усилие (6...8 Н), в движении принимает участие вся рука и даже корпус ра бочего.

Между организацией рабочего места и уровнем организованности труда учащихся имеется прямая связь. От планировки, т.е. характера размещения на рабочем месте основного и вспомогательного оборудования, заготовок, изготовленных деталей, инструментов и приспособлений, зависит создание условий для высокопроизводительного труда учащихся.

При планировке рабочих мест должны учитываться* зоны досягаемости рук в горизонтальной и вертикальной плоскостях; количество сочленений тела, участвующих в движениях.

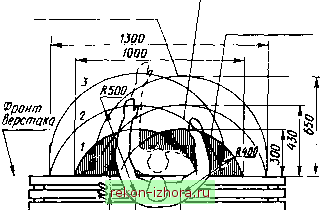

Зоны (1, 2, 3) досягаемости рук учащихся в горизонтальной плоскости при работе стоя и сидя показаны на рис. 16, а. Эти зоны определяют, на каком расстоянии от корпуса рабочего должны быть размещены предметы, которыми он пользуется в процессе работы. Соблюдение зон досягаемости избавляет рабочего от лишних движений. Наиболее удобная, оптимальная зона определяется полудугой радиусом примерно 300 мм для каждой руки. Максимальная зона досягаемости - 430 мм без наклона корпуса и 650 мм - с нжлоном корпуса не более чем на 30** для учащегося среднего роста. Расположение предметов дальше указанных пределов повлечет дополнительные, а следовательно, лишние движения, т.е. вызовет ненужную затрату рабочего времени, ускорит утомляемость работающего и снизит производительность труда.

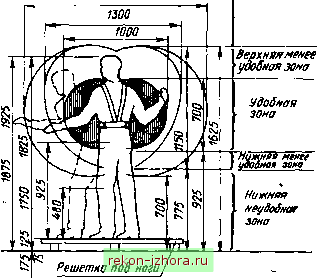

Зоны досягаемости рук в вертикальной плоскости при работе стоя показаны на рис. 16, б. Эти зоны дают возможность определить наиболее выгодное расположение всех предметов с учетом роста работающего.

Трудовые движения учащихся можно подразделить на пять групп: 1) движения пальцев; 2) движения пальцев и запястья; 3) движения пальцев, запястья и предплечья; 4) движения пальцев, запястья, предплечья и плеча; 5) движения пальцев, запястья, предплечья, плеча и корпуса (рис. 16, в).

Для снижения утомляемости в движениях работающего должно участвовать наименьшее количество сочленений. Поэтому рабочие места планируют и оборудование расставляют так, чтобы работающий использовал более простые движения, т.е. движения первых трех групп. Движения пятой группы, т.е. всего корпуса, по возможности должны быть устранены. Для этого все предметы, в первую очередь заготовки, располагают на такой высоте, при которой работающий берет их руками, не сгибаясь.

Основные требования по соблюдению указанного порядка на рабочих местах состоят в следующем:

все необходимое для работы должно находиться под рукой, чтобы можно было сразу найти нужный предмет;

инструменты и материалы, которые во время работы требуются

Манситльная зона досягаемости рук при наклоне щлоВиша Вперед не долее JO

Зона досягаемости рук

Оптимальная рабочая зона

Решетка под ноги

Менее удобная боковая зона досяеаемости рук

Оптимальная рабочая зона

1700

Зона досягаемости рук 6 бертинальной плоскости при фик

сироВанном попа

тении ног

Верхняя

неудобная

зона

Рис. 16 Классификация рабочих зон в горизонтальной (д) и вертикальной (5) плоскостях; зоны досягаемости рук в горизонтальной плоскости при движении (в)

чаще, размещают ближе к себе, а применяемые реже - дальше; все используемые предметы располагают примерно на высоте пояса;

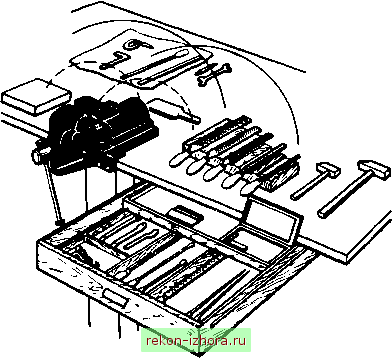

инструменты и приспособления размещают так, чтобы их удобно было брать соответствующей рукой: что берут правой рукой - держат справа, что берут левой - слева (рис. 17); что используют чаще кладут ближе, что используют реже - дальше;

нельзя класть один предмет на другой или на отделанную поверхность детали;

документацию (чертежи, технологические или инструкционные карты, наряды и др.) держат в удобном для пользования и гарантированном от загрязнения месте;

заготовки и готовые детали хранят так, чтобы они не загромождали проходы и чтобы рабочему не приходилось часто нагибаться, если надо взять или положить заготовку или изделие; легкие предметы кладут выше тяжелых.

Ручной инструмент должен соответствовать особенностям анатомической формы руки человека: в противном случае в ходе работы будут травмироваться межпальцевые бугорки, снабженные тонкими нервными окончаниями, и ямка ладони - наименее мускулистая часть (рис. 18, д).

На межпальцевых бугорках могут появиться потертости, нарывы, мозоли (рис. 18, д). Поэтому рукоятки слесарных инструментов должны быть такой формы, которая позволяла бы соприкасаться с рукояткой мьшщам большого пальца и бугорка мизинца (рис. 18,6). Эти выступы на ладони имеют не только сильные мускулы, но и упругую жировую ткань, которая смягчает вибрации и удары.

При размещении на рабочем месте инструментов, приспособлений

Что берешь леЬойрдпои, клади слева

Что берешь реше, клади дальше Что берешь чаще, клади блите

О берешь правоирукой, клади справа

Рис. 17. Расположение инструмента на рабочем месте
