Рис. 199 Пневматическая сверлильная машина РС-8 с угловой насадкой

Рис. 200. Сверлильная установка

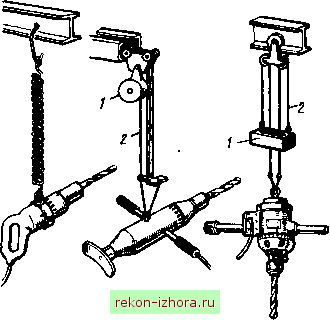

Рис 201. Механизированный инструмент, подвешенный на пружине (в) и на тросе с противовесом {б, в) . 1 - противовес, 2 - трос



ется ею, машину подвешивают на рабочем месте на спиральной пружине (рис. 201, а) или на тросе с противовесом (рис. 201 ,б,в).

§ 46. СВЕРЛИЛЬНЫЕ СТАНКИ

Общие сведения. На сверлильных станках могут бьггь выполнены следующие работы:

сверление сквозных и глухих отверстий (рис. 202, а); рассверливание отверстий (рис. 202, б);

зенкерование, позволяющее получить более высокий квалитет и меньшую шероховатость поверхности отверстий по сравнению со сверлением (рис. 202, в);

растачивание отверстий, осуществляемое резцом на сверлильном станке (рис, 202, г);

зенкование, выполняемое для получения у отверстий цилиндрических и конических углублений и фасок (рис. 202, д);

развертывание отверстий, применяемое для получения необходимых точности и шероховатости (рис. 202, е) ;

выглаживание, производимое специальными роликовыми оправками, или развальцовывание, имеющее назначение уплотнения - сглаживания гребешков на поверхности отверстия после развертывания деталей из дюралюминия, электрона и др. (рис. 202, ж);

нарезание внутренней резьбьг метчиком (рис. 202, з);

цекование - подрезание торцов наружных и внутренних приливов и бобышек (рис. 202, и).

Этими видами работ не исчерпываются возможности сверлильных станков, на которых выполняют и другие операции.

Сверлильные станки делятся на три группы - универсальные (общего назначения), специализированные и специальные.

Универсальные свлильные станки. К универсальным относятся вертикально- и радиально-сверлильные станки. У вертикально-сверпиль-ньгх станков шпиндель расположен вертикально. Одной из разновидно-

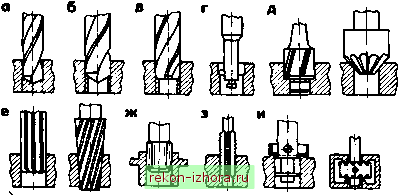

Рис. 202, 1боты, выполняемые на сверлильных станках



стей вертикально-сверлильных станков являются настольные вертикаль но-сверлильные станки.

Настольный вертикально-сверлильный станок 2М112 (рис. 203) предназначен для сверления отверстий диаметром не более 12 мм в небольших деталях. Ручная подача шпинделя осуществляется вращением рукоятки б. На переключателе имеются надписи Влево , О , Вправо . Для осуществления правого или левого вращения рычажок барабанного переключателя поворачивают в соответствующее положение.

Универсальный вертикально-сверлильный станок 2Н125Л (рис. 204) рассчитан для работы во вспомогательных и основных цехах машиностроительных заводов и предназначен для свер-


Рис. 203. Настольный вертикально-сверлильный станок 2М112: 1 - колонна, 2 - привод, i - механизм подъема шпиндельной бабки и шпинделя, 4 - кронштейн, 5 - стол, 6 - рукоятка ручной подачи, 7 - шпиндель, 8 - шпиндельная бабка


Рис. 204. Универсальный вертикально-сверлильный станок 2Н125Л

ления, рассверливания, а также для нарезания резьб (с ручным управлением реверсирования шпинделя). Основными частями этого станка являются фундаментная плита 1 и установленная на ней колонна 10. На колонне смонтированы стол 2 и шпиндельная бабка б, внутри которой размещены коробка подач и коробка сжоростей. Вращение шпинделя 3 осуществляется от электродвигателя 7, расположенного в верхней части станка.
