Продолжение табл. 1

Вид заточки

Назначение и характеристика

По методу В. Жирова

1оме основной заточки с углом, равным 118°, два дополнкгелы1ЫХ угпа: на длине 0,2d - 70° и на длине 0,15 - 55°. Подточкой прорезается перемычка. Рекомендуется для обработки хрупких материалов

45. РУЧНОЕ И МЕХАНИЗИРОВАННОЕ СВЕРЛЕНИЕ

Сверление осуществляется в основном на сверлильных станках. В тех случаях, когда деталь невозможно установить на станок или когда отверстия расположены в труднодоступных местах, сверление ведут с помощью коловорота, трещоток, дрелей, ручных электрических и пневматических сверлильных мащинок.

Трещотка применяется для ручного сверления отверстий больших диаметров (до 30 мм), а также для сверления отверстий в неудобных местах, когда нельзя применять сверлильный станок, электрическую или пневматическую сверлильную машинку.

Трещотка имеет шпиндель 2 (рис. 191), который входит в вилку 6 рукоятки 7 На одном конце шпинделя имеется отверстие для закрепления сверла 1, на другом нарезана прямоугольная резьба, на которую навертывается длинная гайка 4, заканчивающаяся центром 5. Для сверления с помощью трещотки применяют скобу 9, позволяющую установить трещотку в определенном положении. Вращательное движение осуществляется храповым колесом 3, наглухо закрепляемым на шпин-


Рис. 191. Трещотка

в-Н.И.Ма101вн1И



деле. Собачка 8 при повороте рукоятки на небольшой угол упирается в зуб храпового колеса и поворачивает его, а вместе с ним и шпиндель на тот же угол. Пружина все время поджимает собачку к храповому колесу.

Чередуя поворот рукоятки на /з-А оборота то в одну, то в другую сторону, осуществляют вращение шпинделя, который поворачивается только в одну сторону. В связи с тем, что рукоятка имеет достаточную длину (3Q0...400 мм), в значительной мере облегчается усилие рабочего движения. Подача на один оборот сверла составляет 0,1 мм.

Ручная {фель (рис. 192) применяется для сверления отверстий диаметром до 10 мм. На шпинделе / установлено коническое зубчатое колесо 8, которое может соединяться с коническим колесюм 3. В зтом случае при вращении вала 2 рукояткой шпиндель 1 получает одну частоту вращения, а при соединении зубчатого колеса 7 с зубчатым колесом 6 и вращении рукоятки 5 - другую, позтому эта дрель называется д в у х -скоростной. Сверление ручной дрелью вьшолняют на низких и высоких подставках, а также с зажимом деталей в тисках. Приемы держания дрели при этом различны.


Рис 192 Ручная дрель-1 - шпиндель, 2 - вал, 3, 6-8 - зубчатые колеса, 4 - упор, 5 - рукоятка

Сверление на низкой подставке отверстия ф 6... ...10 мм требует значительно меньшего давления на дрель, чем сверление на высокой подставке. При сверлении на низкой подставке (рис. 193, а) дрель держат правой рукой за рукоятку вращения, левюй - за неподвижную рукоятку, а грудью упираются в нагрудник. Рукоятку вращают плавно, без рывков. Дрель держат строго вертикатьно, без качания, иначе сверло может сломаться.

Сверление на высокой подставке отгверстия02...4мм (рис. 193, б), как правило, выполняют на верстаке и в отличие от сверления на низкой подставке нажимают на дрель не грудью, а левой рукой, которой берут за нагрудник; правой рукой удер кивают рукоятку вращения. Слегка нажимая на нагрудник, вьшолняют пробное засверли-вание. Если отверстие размещено правильно, усилив1ают нажим левой рукой на нагрудник и продолжают сверлить до конца. При зтом не допускают покачивания инструмента, чтобы не сломать сверло. 162

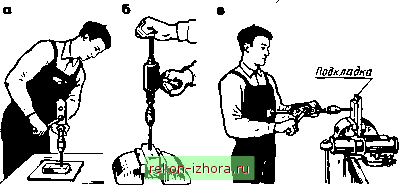

Рис. 193 Сверление ручной дрелью: в - на низкой подставке, <J - иа высокой подставке в тисках, в - в тисках при горизонтальном положении дрели

Сверление деталей, зажатых в тисках в вертикальном положении, при горизонтальном положении дрели (рис. 193, в) является очень сложным, особенно в самом начале работы-сверло выходит из кернового углубления при малейшем ослаблении нажима или перекосе дрели. Деталь зажимают в тисках так, чтобы границы отверстия были расположены вышегубок тисков более чем на половину диаметра патрона. Дрель держат в горизонтальном положении левой рукой за неподвижную рукоятку, а правой рукой - за рукоятку вращения и вьшолняют пробное засверливание, плавно вращая рукоятку. При выходе сверла ослабляют нажим и уменьшают частоту вращения.

Ручные сверлильные электрические машины применяют при монтажных, сборочных и ремонтных работах для сверления и развертьшания отверстий. Они бывают трех типов.

Машины легкого типа (рис. 194,а) предназначены для сверления отверстий ф 8...9 мм. Корпус таких машин обычно имеет форму пистолета. Из машин легкого типа наиболее распространенной является сверлильная машина И-90 (рис. 194,а). Электродвигатель -

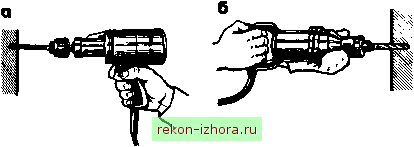

Рис 194, ручные сверлильные электрические машины легкого (в) и среднего (б) типов

6* 163
