дой половины скос расположен с левой стороны. Такими ножницами режут по правой кромке изделия против часовой стрелки (рис. U0, в).

При резке листа правыми ножницами все время видна риска на разрезаемом металле. При работе левыми ножницами, чтобы видеть риску, приходится левой рукой отгибать отрезаемый металл, перекладьшая его через правую руку, что очень неудобно. Поэтому листовой металл по прямой линии и по кривой (окружности, закругления) без резких поворотов режут правыми ножницами.

Длина ножниц равна 200, 250, 320, 360 и 400 мм, а режущей части /г (от острых концов до щарнира) - соответственно 55...65, 70...82, 90...105, 100...120 и 110...130 мм. Хорошо заточенные и отрегулированные ножницы должны резать бумагу.

Ножницы держат в правой руке, охватьшая рукоятки четырьмя пальцами и прижимая их к ладони; мизинец помещают между рукояжа-ми (рис. lll,fl).

Сжатые указательный, безымянный и средний пальцы разжимают, выпрямляют мизинец и его усилием отводят нижнюю рукоятку ножниц на необходимый угол. Удерживая лист левой рукой (рис. 111,6), подают его между режущими кромками, направляя верхнее лезвие точно посередине разметочной линии, которая при резании должна быть видна. Затем, сжимая рукоятку всеми пальцами правой руки (кроме мизинца) осуществляют резание. На рис. 111, в, г показаны приемы работы ножницами. \

Для прямолинейной резки металла небольшой толщины применяют ручные ножницы, одну рукоятку которых зажимают в тисках (рис. 112,fl).

Стуловые ножницы отличаются от обыкновенных большими разме рами и применяются при разрезании листового металла толщиной до 3 мм. Нижняя рукоятка жесжо зажимается в слесарных тисках (рис. 112,6) или крепится (вбивается) на столе или другом жесжом основании. Для резки листовой сгапи толщиной до 3 мм применяют стуловые! ножницы, имеющие стационарное закрепление (рис. 112, в).

Стуловые ножницы малопроизводительны, при работе требуют значительных усилий, поэтому для разрезания большой партии листового металла их не применяют.

Ручные малогабаритные силовые ножницы (рис. 113) служат для резки листовой стали толщиной до 2,5 мм и прутков диаметром до 8 мм. Габаритные размеры этих ножниц не превышают размеров обыкновенных ручных ножниц. Для резки рукоятку 8 закрепляют в тисках, а рукоятку 1 (рабочую) приводят в действие. Рабочая рукоятка представляет собой систему двух последовательно соединенных рьмагов. Первый рычаг 3, на одном плече которого закреплен нож 5, соединен с помощью винта 6 с рукояжой 5. Второе плечо рьмага 3, являющееся у обыкновенных ножниц рукояткой, выполнено укороченным и заканчивается шарниром 2 и собственно рукояткой ножниц. Концевым шарниром рукояжа / с помоиц>ю двухшартирного звена 7 соединена с рукояткой 8. Эта система рычагов увеличивает усилие резания примерно в 2 раза по сравнению с обьпсновенными ножницами таких же размеров.



Допустимый зазор до I мм



Рис. НО. Ручные Н0ЖНИЩ.1 для резки металла: а - с прямыми лезвиями, б - прямые правые, в - с кривыми лезвиями



Рис. 111. Положение руки на рукоятках ножниц при резке (а) и приемы резки ножницами (.б-г)

Ножи ножниц - сменные и прикреплены к рычагам на потайных заклепках.

Эти ножницы оснащены приспособлением для резки прутков диаметром до 8 мм. Приспособление имеет закрепленные на рычагах ножниц диски 4 с отверстиями и представляет собой обьпсновенные ножницы, но с ножами специальной формы (закаленные втулки). Эти ножи являются сменными и вставляются в гнездо дисков. Для обрезки болтов (шпилек) во втулках одного ий дисков имеется нарезка (несколько

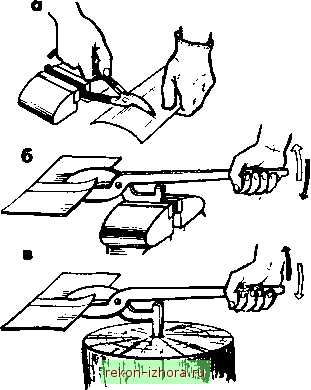

Рис. 112. Ножницы ручные, закрепленные в тисках (fl), и стуловые - закрепленные в тисках (б) и на деревянном основании (в)

Рис. 113. Малогабаритные силовые ножницы


нигок), которая предохраняет резьбу болтов при обрезке от смятия.

Малогабаритные силовые ножницы обеспечивают хорошее качество реза.

Рычажные ножницы (рис. 114) применяют для ргСзрезания листовой стали толщиной до 4 мм, алюминия и латуни - до 6 мм. Верхний шар-нирно закрепленный нож 3 приводится в действие от рычага 2. Нижний нож / - неподвижный.

Ножи изготовляют из стали У8 и закаливают до твердости НКСэ 52...60. Углы заострения режущих граней равны 5...85°.

Перед работой проверяют наличие смазки на трущихся поверхностях, плавность хода рычага, отсутствие зазора между режущими кромками.

При резке металла правой рукой обхватывают рукоятку 2 рьиага и плавно перемещают его в верхнее положение, при этом верхний нож 3 отходит вверх. Затем укладывают лист 4 так, чтобы левая рука удерживала его в горизонтальном положении, а линия реза находилась в поле зрения и совпадала с лезвием верхнего ножа 3. Движением руки опускают рычаг с ножом вниз до тех пор, пока часть металла не будет прорезана, после этого рьиаг перемещают в верхнее положение. Далее слегка поднимают лист 4 левой рукой, продвигают его по риске вдоль режущей кромки верхнего ножа и повторяют прием резания до полного разрезания. Ножницы обеспечивают получение реза без вмятин и прорезов по краю, а также достаточную точность.
