устанавливают зубило наклонно так, чтобы лезвие было направлено шоль разметочной риски (рис. 70, д);

зубилу придают вертикальное положение и наносят молотком лег-сйе удары, надрубая по контуру (рис, 70, б);

рубят по контуру, нанося по зубилу сильные удары; при перестановке зубила часть лезвия оставляют в прорубленной канавке, а зубило из склонного положения опять переводят в вертикальное и наносят следующий удар; так поступают непрерывно до конца (замыкания) разметочной риски;

перевернув лист, прорубают металл по ясно обозначившемуся на противоположной стороне контуру (рис. 70, в);

вновь переворачивают лист и заканчивают рубку (рис. 11,а); если лист относительно тонкий и прорублен достаточно, заготовку выбивают молотком (рис. 71,6).

Яра рубке зубилом с закругленньпл лезвием (рис. 12, а) канавка образуется ровная, а при рубке зубилом с прямым лезвием (рис. 12,6) - ступенчатая.

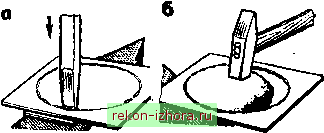

Рис. 71. Вырубание заготовки из листового металла:

а - прорубание заготовки по контуру, б - выбивание заготовки молотком

Рис. 72. Зубила с закругленным (а) и прямым (б) лезвиями

Рубку листового и полосового металла вьшолняют в тисках. Рубку листового материала, как правило, ведут по уровню губок тисков. Заготовку (изделие) крепко зажимают в тисках так, чтобы разметочная линия совпала с уровнем губок.

Зубило устанавливают к краю заготовки таким образом, чтобы реющая кромка лежала на поверхности двух губок, а середина режущей кромки соприкасалась с обрубаемым материалом на ее длины. Угол Наклона зубила к обрабатываемой поверхности должен составлять 30...35° (рис. 73,i), а по отношению к оси губок тисков - 45° (рис.

3,&). Лезвие зубила при этом идет наискось относительно губок тисков и стружка слегка завивается. После снятия первого слоя металла готовку переставляют вьшхе губок тисков на 1,5...2 мм, срубают следующий слой и т. д.

Рубка по разметочным рискам (рис. 74) является наиболее трудной нерацией. На заготовку предварительно наносят риски на расстоянии >5...2 мм одна от другой, а на торцах делают скосы (фаски) под углом °, которые облегчают установку зубила и предупреждают откалыва-

3 67

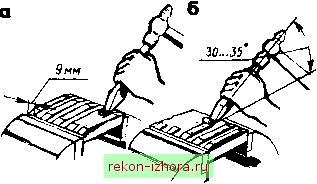

Рис. 73. Рубка листового металла в тисках: а, б - наклон зубила соответственно к обрабатываемой поверхнос!

и оси губок

ние края при рубке хрупких материалов. Заготовку зажимают в тисках так, чтобы были видны разметочные риски. Рубят строго по разметоч. ным рискам. Первый удар наносят при горизонтальном положении зу. била, дальнейшую рубку вьшолняют при наклоне зубила на 25. Толщина последнего чистового слоя должна быть не более 0,5.-0,7

Рубка широких поверхностей является трудоемкой и малопро] водительной операцией, применяемой в том случае, когда невозмо> снять слой металла на строгальном или фрезерном станке.

Работу осуществляют в три приема. Предварительно на двух противоположных торцах заготовки срубают немного металла, делая фаски (скосы) под углом 30...45°, а на двух противоположных боковых торцах наносят риски, отмечающие глубину каждого рабочего хода. Затем на широкой поверхности заготовки вьшолняют параллельные риски, расстояние между которыми равно ширине режущей кромки крейцмейселя, и заготовку зажимают в тисках.

После этого крейцмейселем предварительно прорубают узкие кана ки (рис. IS, а), а потом зубилом срубают оставшиеся между кaнaвкa выступы (рис. 15,6). После срубания выступов вьшолняют окончате; ную обрабожу. Такой способ (предварительное прорубание канавок широких деталях) значительно облегчает и ускоряет рубку. На загото!

Разметочные

25..Ж,

Рис. 74. Рубка по разметочным рискам

Рис. 75. Рубка широких поверхностей: - прорубание канавок крейцмейселем, б - срубание выступов зубилом

из чугуна, бронзы и других хрупких металлов во избежание откалы- яия краев делают фаски на расстоянии 0,5 мм от разметочной риски. Вырубэние криволинейных смазочных канавок и пазов (рис. 76, а, б) оизводят следующим образом. Сначала на поверхность заготовки аносят риски, затем крейцмейселем за один рабочий ход прорубают 1санавки глубиной 1,5...2 мм. Образованные после рубки неровности устраняют канавочником, придавая канавкам одинаковую ширину и Глубину по всей длине заготовки. Глубину канавок проверяют шаблоном.

При рубке цветных (этлавов рекомендуется режущую часть зубила слегка смачивать мьшьной водой или протирать промасленной тряпкой, а при рубке алюминия - скипидаром. Это способствует увеличению стойкости режущей части зубила до очередной переточки.

Безопасность труда. При ручной рубке металлов следует выполнять следующие правила безопасности:

рукоятка ручного слесарного молотка должна быть хорошо закреплена и не иметь трещин;

при рубке зубилом и крейцмейселем необходимо пользоваться защитными очками;

при рубке твердого и хрупкого металла следует обязательно использовать ограждение: сетку, щиток (рис. 77, а);

Рис. 76. Вырубание смазочных канавок и пазов на плоской (fl) и вогнутой (б) поверхностях

Рис. 77. Предохранительные приспособления, применяемые при рубке; а - щиток, б - козырек, в - щайба
