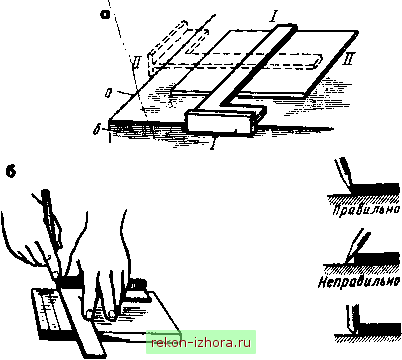

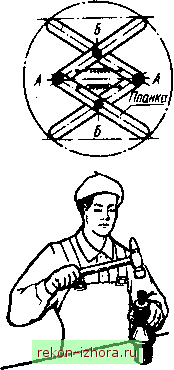

Промышленность Ижоры --> Хитрости слесарного дела Неправильно Рис. 46. Нанесение рисок: а ~ перпендикулярных, - параллельных Рис. 47. Отыскание центров окружностей простейшим центроискателем (в), кернером-центроискателем {б) и шарнирным центроискателем (в) имеет обыкновенный кернер 1, помещенный в даоронке (колоколе) . В воронку вставлен фланец 2 с отверстием, в котором легко скольз! кернер. Разметка заключается в том, что ворбнку прижимают к тори изделия и молотком ударяют по головке 5 кернера. Под детвием пр жины 4 кернер всегда находится в нижнем положении. Шарнирный центроискатель (рис. 47,в) имеет преим щества перед другими центроискателями. С его помогцью находят поле жение центровых линий не только цилиндрических, но и конически: прямоугольных и других отверстий. Центроискатель имеет четыре ша! нирно связанные между собой планки, соединенные пружинами. При р боте центроискателя пружины прижимают концы планок к стенкав отверстия. Точки А и Б, нанесенные на оси шарниров, указывают поле: жение взаимно перпендикулярных линий. Разметка угаов и уклонов производится с помощью транспортире (рис. 48, л), штангенциркулей, угломеров. При разметке транспо тир (рис. 48,6) устанавливают на заданный угол. Удерживая левг рукой его основание, правой поворачивают широкий конец линейки ; Рис 48. Транспортир для разметки углов и уклонов (д) и его применение {б) тех пор, пока другой ее конец, имеющий форму стрелки, не совпаде с делением, соответствующим заданным градусам, нанесенным на оснс вании. После этого линейку закрепляют шарнирным винтом, а затет чертилкой наносят линии. Штангенциркуль ШЦ-1 (рис. 49) с линейкой для измерени глубин вместо обычного нониуса имеет индикатор часового типа. Это инструмент успешно используется разметчиками, так как уменьшав нахфяжение зрения при взятии отсчетов и обеспечивает достаточну! точность. Цена деления круговой шкалы индикатора составляет /ю mw wj Н чо[ .,91 .,. Рис. 49. Штангенциркуль 1ЦЦ-1 с индикатором часового типа предел измерения - 135 мм, рабочие поверхности губок закалены по всей длине. Центроискатель-хранспортир (рис.50) отличается от обычного цент-роискателя наличием транспортира 2, который с помощью движка 4 может перемещаться по линейке 3 и закрепляться на ней в нужном положении гайкой 5. Линейка прикреплена к угольнику 1. Транспортир дает возможность находить центры отверстий, расположенных на заданном расстоянии Рис. 50. Центроискатель-транспортир от центра цилиндрической детали и под любьвл углом. На рис. 50 найдено положение точки d, находящейся под углом 45 ° и на расстоянии 25 мм от центра. Ватерпас с градусной шкалой (рис. 51,а) рационально применять при измерении уклонов с точностью до 0,0015 ° и при установке деталей на плите в тех случаях, когда плоскость разметочной плиты строго выверена по уровню. Угломер часового типа (рис. 51,6) не требует большого напряжения зрения при установке угловых величин по шкале. Цена деления круговой шкалы - 5 угловых минут. Полный оборот стрелки соответствует изменению угла между линейками на 10°. В круглом отверстии циферблата отсчитывается цифра, соответствующая целому числу градусов. Вспомогательная ножка служит для измерения малых углов. вспомогательная но>нна Рис 51. Ватерпас с градусной шкалой (а) и угломер часового типа (б)
|
