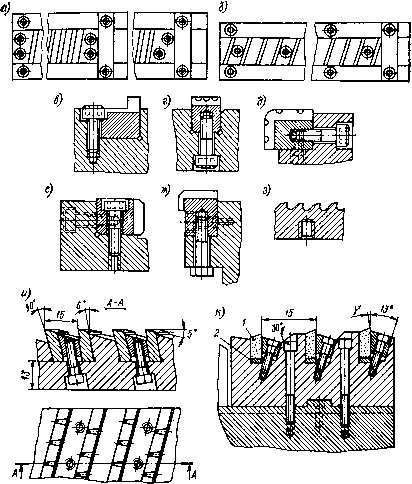

Рис. 12.9. Варианты крепления режущих элементов сборных плоских протяжек: а - винтами сверху по концам секции; б - то же, вдоль секций; в - краем головок винтов; г - винтом снизу; д-ж - одновременно с двух сторон; 8 - резьбовое отверстие с плоским дном; и - одновременное крепление двух твердосплавных пластин; к - крепление по одной твердосплавной пластине

12.6. Эксплуатация протяжек

Протягивание (прошивка) может осуш,ествляться как на протяжных станках (вертикальных, горизонтальных, специальных непрерывного действия), так и на волочильных станах, прессах и другом оборудовании (табл. 12.13, 12.14).

Режим работы протяжек (скорость резания, подача) должен быть согласован с их конструкцией по следующим причинам:

12.13. Основные характеристики универсальных протяжных станков для внутреннего протягивания

Параметр

Л1одель станка

горизонтально-протяжного

ю ю юю iQlQ

вертикально-протяжного

Номинальное тяговое усилие, кН

Наибольшая длина хода салазок (ползуна), мм

Рабочая поверхность опорной плиты, мм

49 1000

360Х Х360

98 1250

450Х Х450

196 1600

450Х Х450

392 2000

560Х Х560

49 1000

98 1250

196 1250

392 1600

12.14. Основные характеристики вертикально-протяжных станков для наружного протягивания

1) подача на зуб протяжки задается конструкцией и не может изменяться при эксплуатации;

2) стойкость (наработка на отказ) чистовых и черновых зубьев различна и зависит как от конструкции (соотношение Sz цист и Sz черн) так и от режпмов обработки (v);

3) стойкость, мин, подача на зуб и скорость резания связаны зависимостью

Значения коэффициента Ст и показателей степени п и у приведены в табл. 12.15.

12.15. Значения коэффициента Ст и показателей степени п и у
