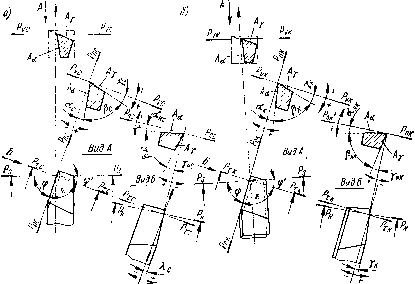

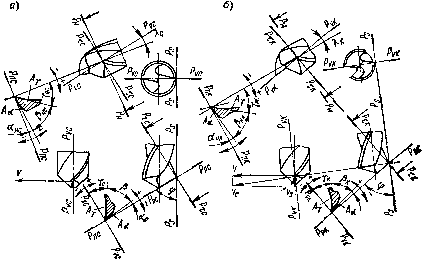

Промышленность Ижоры --> Сведения об интрументах Инструментальный главный задний угол - угол в инструментальной главной секущей плоскости между задней поверхностью лезвия и инструментальной плоскостью резания. Рис. 2.19. Направление скорости главного движения в статической системе координат (а) и направление скорости резания в кинематической системе координат (б) Рис. 2.20. Углы торцовой фрезы со вставными зубьями: а - внешний вид зуба; б - вид па зуб в статической системе координат Статический главный задний угол - угол в статической главной секущей плоскости лезвия между задней поверхностью и статической плоскостью резания. Кинематический главный задний угол - угол кинематической главной секущей плоскости между задней поверхностью лезвия и кинематической плоскостью резания. Рис. 2.21. Углы сверла в статической {а) и кинематической (б) системах координат соответственно Рнс. 2.22. Углы торцовой фрезы со вставными квадратными пластинами в кинематической системе координат Рабочий кинематический задний угол ар - угол в рабочей плоскости между задней поверхностью лезвия и направлением скорости результирующего движения резания в рассматриваемой точке режущей кромки. Угол заострения р - угол в секущей плоскости между передней и задней поверхностями лезвия. Нормальный угол заострения Рн - угол заострения в нормальной секущей плоскости. Главный угол заострения р - угол заострения в главной секущей плоскости. Истру ментальный главный угол заострения Ри - угол в инструментальной главной секущей плоскости между передней и задней поверхностями лезвия. Статический главный угол заострения Рс - угол в статической главной секущей плоскости между передней и задней поверхностями лезвия. Кинематический главный угол заострения Рк - угол в кинематической главной секущей плоскости между передней и задней поверхностями лезвия. Угол наклона кромки Х - угол в плоскости резания между режущей кромкой и основной плоскостью. Инструментальный угол наклона кромки К - угол в инструментальной плоскости резания между режущей кромкой и инструментальной основной плоскостью. Статический угол наклона кромки Яе - угол в статической плоскости резания между режущей кромкой н-статической основной плоскостью. Кинематический угол наклона кромки Х - угол в кинематической плоскости резания между режущей кромкой и кинематической основной плоскостью. Угол в плане ф - угол в основной плоскости между плоскостью резания и рабочей плоскостью. Инструментальный угол в плане фи - угол в инструментальной основной плоскости между инструментальной плоскостью резания и рабочей плоскостью. Статический угол в плане ф© - угол в статической основной плоскости между статической плоскостью резания и рабочей плоскостью. Кинематический угол в плане фк - угол в кинематической основной плоскости между кинематической плоскостью резания и рабочей плоскостью. Рабочий кинематический угол в плане фр - угол между режущей кромкой и рабочей плоскостью. Характеристики стружки Коэффициент утолиения стружки {Коэффициент утолите-ния) Ка - отношение толщины стружки к толщине срезаемого слоя.
|
