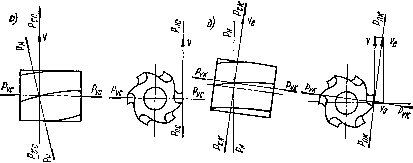

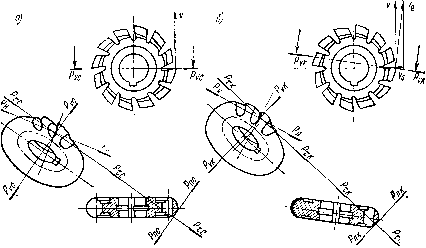

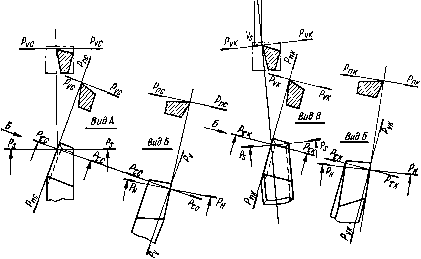

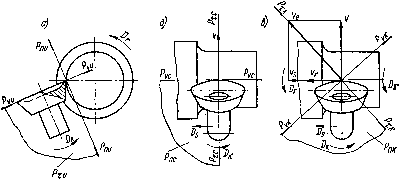

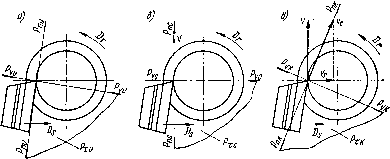

Промышленность Ижоры --> Сведения об интрументах или оси протяжки, у долбяков - параллельно оси хвостовика или оси посадочного отверстия долбяка. Инструментальная основная плоскость Р - основная плоскость инструментальной системы координат. Статическая основная плоскость Pq - основная плоскость статической системы координат. ![]() Рис. 2.8. Координатные плоскости и системы координат при фасонном точении: а-в - инструментальная, статическая и кинематическая системы координат соответственно ![]() Рис. 2.9. Координатные плоскости и системы координат при ротационном точении: а-в - то же, что и для рис. 2.8 Кинематическая основная плоскость Р - основная плоскость кинематической системы координат. Плоскость резания Рп - координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная к основной плоскости. Инструментальная плоскость резания Рпп - координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная к инструментальной основной плоскости. if) k\e\ ![]() Рис. 2.10. Точение. Координатные плоскости: а, б - статическая и кинема-тическая системы координат соответственно ![]() ![]() Рис. 2.11. Периферийное фрезерование. Координатные плоскости а, б - то же, что и для рис. 2.10 Статическая плоскость резания Рпо - координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная к статической основной плоскости. ![]() Рис. 2.12. Фасонное фрезерование: й, б ![]() то же, что и для рис. 2.10 ![]() Рис. 2.13. Сверление. Координатные плоскости: а, б- то же, что и для рис. 2.10 Кинематическая плоскость резания Рпп - координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная к кинематической основной плоскости. Главная секищая плоскость Р - к-ординагнат плоскост , прпеидикулярная к линии пересечения основной плоскости и плоскости резанря.
|
