Разделы сайта
Читаемое
Обновления Oct-2024
|
Промышленность Ижоры --> Коррозионные свойства латуней 10 20 30 40 50 60 70 80 X Степене деформации, % Рис. 260. Зависимость механических свойств бронзы БрОФ7,5-0,4 от степени деформации. Исходный материал: полосы мягкие, отожженные при 620° 2 час. Температура ат>/<ига, £ Рис. 262. Зависимость механических свойств бронзы БрОФ7,5-0,4 от температуры отжига. Продолж;1тельность отжига 2 час. Исходный материал полосы, деформированные на 20% \ so \ 30 I 50 -Щ 00 ЮО т 300 т soo ooo по воо т Температура отжига, С Рис 261. Зависимость механических свойств бронзы БрОФ7-0,2 от температуры отжига. Продолжительность отжига 40 мин. Исходный материал: прутки диам. 30 мм., деформированные на 20 /о Температура отшига, % Рис. 263. Зависимость механических свойств бронзы БрОФ7,5-0,4 от температуры отжига. Продолжительность отжига 2 час. Исходный материал: полосы, деформированные на eOVo Щ 10 20 Я1 /to 50 во 7В Степень деформации,% Рис. 264. Зависимость механических свойств бронзы БрОФ6,5-0,4 от степени деформации. Исходный материал: прутки мягкие диам. 4 мм, 20 30 40 Степень деформации,% Рис. 266. Зависимость механических свойств бронзы БрОФ6,5-0,4 от степени деформации и содержания никеля. Исходный материал: листы толщиной 3 мм, отожженные при 6750 1 час
Тем1тероп7!/ра отжига, С Рис. 265. Зависимость механических свойств бронзы БрОФ6,5-0,4 от температуры отжига. Продолжительность отжига 1 час. Исходный материал: прутки твердые диам. 4 мм 70 20 30 40 Степень деформации, % Рис. 267. Зависимость твердости бронзы БрОФ6,5-0,4 от степени деформации и содержания никеля. Исходный материал: листы толщиной 3 мч, отожженные при 675о 1 час
10 20 30 40 SO Степень Зеформации,% Рис 268 Зависимость механических свойств бронзы БрОФ6,5-0,4 от степени деформации и содержания никеля Исходный материал: листы толщиной 3 ям., отожженные при 675° 1 час; 0,0 /о Ni - величина зерна 0,25 мм; 0,4Vo Ni - величина зерна 0,15 мм, 1.45 /о N1 -величина зерна 0,08 мм га 30 АО so Степень деф/щмации, % Рис. 269 Зависимость твердости бронзы БрОФ6,5-0,4 от степени деформации и содержания никеля. Исходный материал см. рис. 268 100 200300400500 ВОО 700 800 температура,°С Рис. 270 Изменение механических свойств бронзы БрОФ6,5-0,4 при высших температурах
\гцо Степень Верормации. % Рнс. 271. Зависимость механических свойств бронзы БрОФ6,5-0,2 от степени деформации. Исходный материал!: лента мягкая

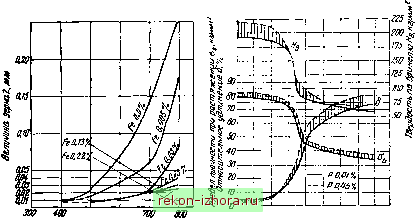

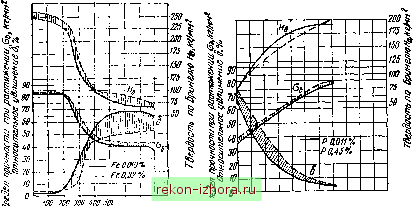

то гоо 300 400500 боо 70П воо Температура отжига, С Рис. 272 Зависимость механических свойств бронзы БрОФ6,5-0,2 от температуры отжига. Исходный материал: лента твердая 2т 300 Ш 500 Температура от/&ига,°С Рис. 273 Зависимость механических свойств бронзы БрОФ6,5 0,25 от температуры отжига н содержания никеля. Продолжительность отжига 1 час. Исходный материал, листы толщиной 3 мм, деформированные на 50 /о 0,2 0,4 1161(81,0 1,2 1,4 1,61,8 Z0 Ni,% ?ис. 274. Зависимость величи-д зерна в бронзах- БрОФ6,5-4; БрОФ6,5-0,25 и БрОЦ4-3 от одержания никеля. Исходный *атериал: листы толщиной Щ- мм, деформированные на /о и отожженные при 675° 1 час. 10 20 30 40 50 60 70 ВО 90100 Степени деформац. Уо Рис. 275. Зависимость механических свойств бронзы БрОФ6,5-0,25 от степени деформации и содержания железа. Исходный материал ленты, отожженные при 675° 1 час. 600 704 800 Т;мперат1/ра отИ<ига, °С Рис. 276 Зависимость механических свойств бронзы БрОФ6,5-0,25 от температуры отжига и содержания железа. Продолжительность отжига 1 час. Исходный материал: ленты толщиной 0,5 ли, деформированные на 75% 10 го 30 0 so so 7о во. Степень дефармаи. , % Рис. 278. Зависимость механических свойств бронзы БрОФ6,5-0,25 от степени деформации и содержания фосфора Исходный материал, ленты толщиной 2 мм. отожженные при 650° 1 час. SOO Ш гетература. тжига. Рис. 277 Влияние железа на изменение величины зерна в бронзе БрОФ6,5-0,25 в зависимости от температуры отжига. Продолжительность отжига 1 час. Исходный материал: лента толщиной 0,5 мм, деформированная на 75 / 100 т 300 400500600 700 S00 Гемпература отжига, С Рис. 279. Зависимость механических свойств бронзы БрОФ6,5-0,25 от температуры отжига и различного содержания фосфора Продолжительность отжига 1 час. Исходный материал: лента толщиной 0,5 мм, деформированная на 75о/о Moffaff/fu, % Рис 280. Влияние фосфора я железа на оловянные бронзы при испытании по Эриксену. Радиус пуансона 10 мм. Исходный материал лента толщиной 0,5 мм, деформированная на 75 /о и отожженная при 650 1 час.
Стеоет деФорг1ации, % Рис. 281 Зависимость механических своств бронзы БрОФ6,5-0,25 от степени деформации и содержания цинка. Исходный материал: лента, отож женная при 650° 1 час Рис. 282. Зависимость механических свойств бронзы БрОФ6,5-0,25 от температуры отжига и содержания цинка. Продолжительность отжига 1 час. Исходный материал: лента толщиной 0,5 мм. деформированная на 75% . 100 200 300 400500ВОО 700 800 Температура от>нига, °С Бронза БрОФ4-0,25 Бронза БрОФ4-0,25 отличается повышенными механическими коррозионными и пружинящими свойствами, хорошо обрабатывается давлением в холодном и удовлетворительно - в горячем состоянии. Из нее изготовляются трубки различных размеров для производства манометрических пружин. Химический состав и свойства бронзы БрОФ4-0,25 см. табл. 222-225.
|
© 2003 - 2024 Prom Izhora
При копировании текстов приветствуется обратная ссылка |
