Разделы сайта

Читаемое

Обновления Nov-2024

Промышленность Ижоры -->  Коррозионные свойства латуней

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 [ 18 ] 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93

МНОГОКОМПОНЕНТНЫЕ (СПЕЦИАЛЬНЫЕ) ЛАТУНИ

Латуни алюминиевые

Латуни, содержащие кроме меди и цинка другие металлы, называются специальными латунями. В зависимости от назначения и свойств латуни делятся на деформируемые и литейные.

Алюминиевые латуни отличаются повышенными механическими свойствами и коррозионной стойкостью. Алюминий по сравнению с другими металлами оказывает наиболее сильное влияние на свойства латуней.

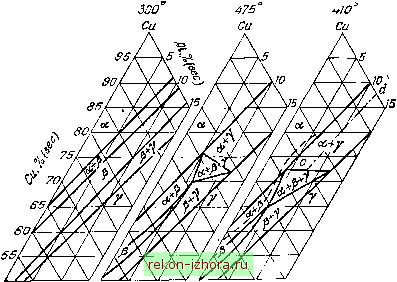

На рис. 103 показаны изотермические разрезы медного угла диаграммы состояния медь - алюминий - цинк. Из диаграммы


SO 45 40 35 50 45 35 50 45 40 35

Рис. 103. Изотермические разрезы диаграммы состояния медь - цинк - алюминн.ч

Бидно, ЧТО граница насыщения области твердого раствора а под влиянием алюминия резко сдвигается в сторону медного угла. При повышенном содеранни алюминия в структуре медноцинковых сплавов появляются твердые и хрупкие кристаллы у-фазы (голубоватого цвета), присутствие которых повышает твердость и снижает пластичность латуней. В латунях, обрабатываемых давлением, содержание алюминия не превышает 4/о. В литейных высокопрочных латунях содержание алюминия достигает Т/о.

Латунь ЛА85-0,5

Латунь ЛА85-0,5 отличается красивым золотистым цветом высокой коррозионной стойкостью в атмосферных условиях, обладает достаточно хорошими механическими свойствами, отлична обрабатывается давлением в горячем и холодном состоянии и хорошо--тонким и тончайшим волочением. Этот сплав является важнейшим заменителем золота при изготовлении знаков отличия, фурнитуры и художественных изделий.

Химический состав и свойства латуни ЛА85-0,5 приведены в табл. 76-78.

Таблица 76

Химический состав латуни ЛА85-0,5 по ЦМТУ 1507-46

Марьа сплава

Компоненты, %

Примесп, %, не более

Bl Bcei о

ЛА85-0,5

85 84 86

0,5 0,4-0,7

Остальное

0,03

0,01

0,005

0,002 0,30

примечание. Методы химического анализа по ГОСТ 1652-54.

Механические и физические свойства латуни ЛА85-0,5

Таблица 7Т

Наименование

Значение

Примечание

Верхняя критическая точка, . .

Плотность, г/сж............

Коэффициент линейного расширения при 20° Теплопроводность. кпл/см-сек-°С . . Предел прочности при растяжении, кг/мм:

мягкая ............

литая в кокиль ... ...

проволока диаметром 1 мм, мягкая (не менее) .............

Огносительное удлинение, %:

мягкая ................

литая в кокиль ............

проволока диаметром 1 мм, мягкая (не менее) ...............

Относительное сужение, % .......

Предел пропорциональьостн, кг/мм . . .

текучести...........

Твердость ПС Бринелю, кг/мм . .

1020 8,6 18,6 10 0,26

30-40 24

60 50

50 6,6 7,3 54

В состоянии поставки по ЦМТУ 1507-46

В состоянии поставки по ЦМТУ 1507-46

Литая в кокиль

То же



Таблица 78

Технологические свойства и режимы обработки латуни ЛА85-0,5

Наименование

Значение

Примечание

Температ>ра, С. литья . . прокатки и прессовки

отжига......

Линейная усадка, % Жидкотекучесть, си .

1150-1200 800-850 650-700

См примечание к таб1 21

Зависимость механических свойств латуни ЛА85-0,5 от степени деформации, температуры н продолжительности отжига показана на рис. 104-106.


40 203040506070 80 Степень дефортции, %

Рис 104. Зависимость механических свойств латуни ЛА85-0,5 от степени деформации Исходный материал: лента, отожженная при 650= 1 час

Рис 106 Изменение механических .свойств латуни ЛА85-0,5 при высоких температурах

Рис. 105 Зависимость механичесюн.х свойств латуни ЛА85-0,5 от температуры отжига. Продолжительность отжига 1 час. Исходный материал: полосы толщиной 1,2 мм, деформированные на бО/о

5j й

100200300000500600 700800 Температура испытании, °С

I -

Латунь ЛА77-2

Латунь J1A77-2 отличается высокими механическими свойствами, хорошо обрабатывается давлением в горячем и холодном состоянии. Применяется главным образом в морском судостроении для изготовления конденсаторных труб. Латунь ЛА77-2 кор-розионностойка в атмосферных условиях и достаточно устойчива к ударной коррозии. Недостатком этого сплава является то, что он склонен к обесцинкованию и коррозионному растрескиванию, а потому изделия из этой латуни, например конденсаторные трубки, не рекомендуется длительно хранить в наклепанном состоянии.

Химический состав и свойства латуни ЛА77-2 приведены в табл. 79-82.

Таблица 79

Химический состав латуни ЛА77-2 по ГОСТ 1019-47

Марка сплава

Компоненты, / [ Примеси не более

всего

ЛА77-2

76,0-79,0

1,75-2,50

Остальное

0,07

0,10

0,005

0,002

0,01

Примечания: \. Содержание никеля допускается до 0,5% (за счет меди). 2. Методы химического анализа по ГОСТ 1652-64.

Механические и физические свойства латуни ЛА77-2

Таблица 80

Наименование

Значение

Примечание

Верхняя критическая точка, °С .....

Плотность, г/см............

Коэффициент линейного расширения . . . Теплопроводность, кал/см-сек-°С ....

Электросопротивление, ом-мм/м.....

Предел прочности при растяжении, кг/им:

твердая, наклеп 50% ........

мягкая, отжиг 650°.........

Относительное удлинение, %:

твердая, наклеп 50% .......

мягкая, отжиг 650° ........,

Относительное сужение, % .......,

Предел упругости кг/мм.........

То же..................

Твердость по Бринелю, кг/мм ......

по Роквеллу (шкала F):

твердая ...............

мягкая................

Ползучесть (увеличе1ше длины) прп 200°, 1000 час , %...........

8 А. П. Смирягин


При 20-300°

Конденсаторные трубки

Конденсаторные

трубки Мягкая Твердая Мягкая



Многокомпонентные (специальные) латуни

Таблица 81

Технологические свойства и режимы обработки латуни ЛА77-2

Наименование

Значение

Температура, °С;

литья ...................

прессования ..............

отжига...................

Низкотемпературный отжиг дтя снятия внутренних

напряжений, °С................

Обрабатываемость резанием (по сравнению с латунью

ЛС63-3), %..................

Температура изложницы, °С.......

Ф.тюс (защитный покров) ............

1100-1150 720-770 600-650

30 80-100 Древесный уголь

Таблица 82

Механические свойства важнейших полуфабршсатоввшт

Вид изделия

Материал

Предел прочности при растяжении, кг/л1. 2

Относгтельное удлинение

не менее

Примечание

Трубы конденсаторные

Мягкий

ГОСТ 2203-43

звость механических свойста латуни от степени деформации и температуры отжига показана на рис. 10/-1Ш.

80 60

\ 50

1- 1

.200

150 %

80 70

50 00 3D 20 W О

150 <

гемпелатопа отжиеп с

Степень десрормации, %

Рчс. 107. Зависимость механических Рис. 108. Зависимость механиче-

оы толщиной 12 Л.Ж отожженные при °Х олосы 1,2 л,л..\еформиро- ванные на 607

100 SO

lli g 60

Ш%00

I о


too 200300 ООО 500 600700800 remepomypa отжига, с

Рпс. 109. Зависимость механических свойств латуни ЛА77-2 от температуры отжига. Продолжительность отжига, 1 час. Исходный материал: трубы конденсаторные, деформированные на 50/о

11 I I

200 300 400 500 SOO 700 800 Температура Т

Рис. ПО Изменение механических свойств латуни ЛА77-2 при высоких температурах

Латунь ЛАЖ60-1-1

Латунь ЛАЖ60-1-1 отличается высокими механическими свойствами, хорошо обрабатывается давлением в горячем состоянии. Из нее изготовляются прессованные прутки и трубы различных размеров.

Химический состав и свойства латуни ЛАЖ60-1-1 приведены в табл. 83-85.



1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 [ 18 ] 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93

© 2003 - 2024 Prom Izhora
При копировании текстов приветствуется обратная ссылка
