Таблица VM4

Химический состав штамповых сталей СССР в соответствии с техническими условиями

Содержание элементов, % (средние значения)

ограниченно применяют стандартные стали с пониженным содержанием углерода типа 45ХНМ, 45ХНВ и т. п. Также ограниченно .применяют стали марок 5ХЗГС (для крупных высадочных штампов) и 5Х2СФ (для ножей горячей резки).

К следующей группе относят стали, предназначенные для изготовления инструмента механических прессов и ковочных машин, близкие по свойствам и применению к сталям марок 4Х5В2ФС, 4ХЗВМФ и т. п.

Стали следующей группы предназначены для изготовления прессового инструмента для выдавливания прутков, профилей и труб из различных материалов. Стали марок 5ХМВФС, 5ХН4М, ЗХВ4СФ и ЗХ2В5Ф в свое время были заимствованы из зарубежного опыта и в настоящее время применяются мало. В марочник стали для тяжелого машиностроения, изданный ЦНИИТмашем, включены стали марок ЗХ2Н2ВМФ, 2ГХ2Н2МВФ, 30Х2М1Ф1Н, 30Х2М1Ф1НЗ; 30Х2Г2М1Ф1, 30Х2МФН и

500 ООО

Температура испытании, С

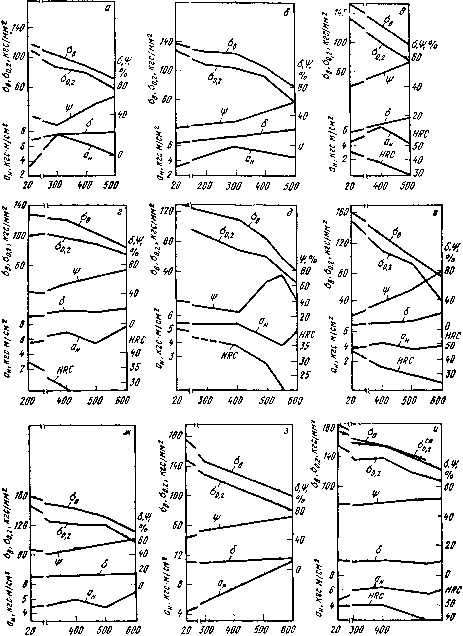

Рис. VI.26. Зависимость м<*ханических свойств от температуры испытаний для стали различных

марок:

а, б - соответственно 7X3 и 8X3 (закалка с 870° С, отпуск при 500° С); в -5ХНМ (закалка с 850° С, отпуск при 440° С); г -5ХНВ (закалка с 870° С, отпуск при 550° С); а - 5ХНВС (закалка С 870° С, отпуск при 570С); б -5ХГМ (закалка с 850° С, отпуск при 450° С); £ с - 4ХМФС (закалка с 920* С, отпуск при 560 С); й -5Х2МНФ (закалка с 980° С. двукратный отпуск при 600° С; fi-4Х5В2ФС

(закалка с 1040° С, отпуск при 580° С)

ЗбХНЗМ. Сортамент и качество заготовок Дйя инструмента, свойства и области при-мейения этих стале1 регламентируют специальные межотрё[Сл€вые и заводские технические условия. Стали марок 4X2Г2М,

6ХГСФ и 6ХГН2МФ применяют в основном для изготовления вспомогательного инструмента: подкладных плит, матрице-держателей, иглодержателей и т. п.; иногда их используют для изготовления формо-

% т.

BOO 700

20 m Ш 500 600

20 500 Ш 500 ООО

500 Ш 500 600

20 500

20 50 600 Температура исштании,°С

60 hO 20

70 200 500 Ш 500

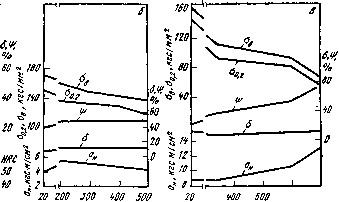

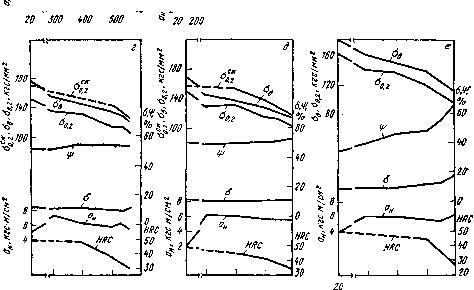

Рис. V1.27. Зависимость механических свойств от температуры испытаний для стали различных

марок:

а -4Х6МФС (закалка с 1000* С, отпуск при 500° С); б -4Х5МФ1С (заКалка с 1020° С, отпуск при 580 С); в -2Х9В6 (закалка с 1140° С, отпуск при 550° С); г--4ХЗВМФ (закалка с 1060° С, отпуск при 580° С); а-ЗХЗМЗФ (закалка с 1040° С, отпуск при 500° С); е -4Х4ВМФС (закалка с 1060* С, otflycK при бгОС); ЛС-4Х2В5МФ (закалка с 1080° С, двукратный отпуск при 650° С); з--ЗХ2ВвФ (эакалка с 1130° С, отпуск при 640° С), и - 6ХВГ (закалка с 870° С, отпуск при 450° С)
