Разделы сайта
Читаемое
Обновления Mar-2024
|
Промышленность Ижоры --> Углеродистые инструментальные стали н- Таблица VI.e * критические точки, температурный режим ковки и отжига и показатели прокаливаемости низколегированных инструментальных сталей

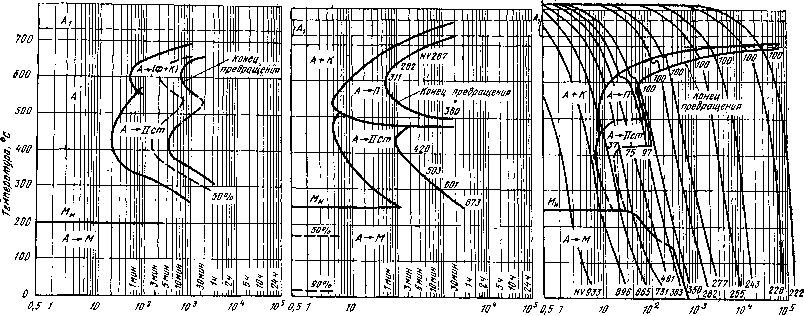

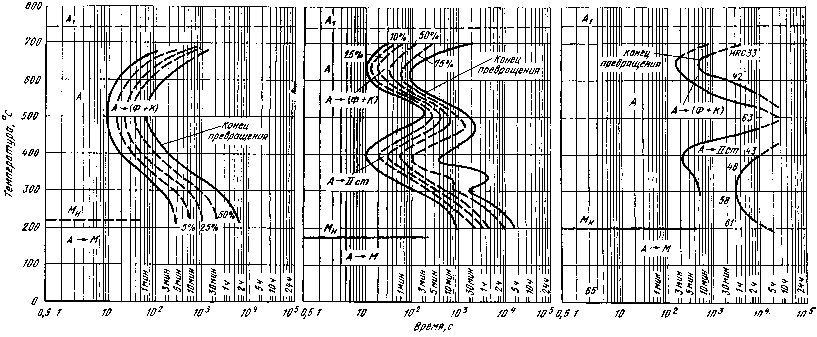

* Охлаждение с температуры отжига со скоростью 50 град/ч до 640-700° С, выдержка 2-3 ч, охлаждение до 550* С со скоростью 50 град/ч и далее на воздухе Рис. VI.8. Диаграмма изотермического превращения аустенита стали 8ХФ (0,83% С; 0,26% Si-0,4% Мп; 0.63% Сг; 0,17% V; Л. = 743° С; М= =215° С; ауст=840°С) Время, с Рис. VI.9. Диагр*амма изотермического превраще ния аустенита стали 9ХФ (0,87% С; 0.28% Si. 0,38% Мп; 1,63% Сг; 0,18% V; Л, = 740° С; ;Ид = 0,41% Мп; 1, = 185° С; /ауст920°С) Рис VI 10 Диаграмма изотермического превращения аустенита стали ХВ4 (0,85% С; 0,26% Si; ----- 1,39% Сг; 3,23% W; Л, = 760° С; уИ = =205° С; aycт==10°C) Вре/1л, с Рис. VI. 11. Диаграмма изотермического превращения аустенита стали 9ХВГ (0,93% С; 0,23% Si; 1,17% Мп; 0,54% Сг; 0,77% W; 0.14% V; Л1 = 730° С; A4jj=205°C; /аус=810<С) fO 70 Bpe/iPj с Рис. VI.12. Диаграмма изотермического превращения аустенита стали ХВГ (1,03% С; 0,28% Si; 0,97% Мп; 1,05% Сг; 0.13% Ni; 1.15% W; = 245° С; / ayci = 815° С) Время, с Рис. VI. 13. Термокинетическая диаграмма распада переохлажденного аустенита стали ХВГ (1,03о/о С; 0.28% Si; 0,97% Мп; 1,05% Сг; 0,13% Ni; 1.15% W; Мд=245°С; у,=815°С)
|
© 2003 - 2024 Prom Izhora
При копировании текстов приветствуется обратная ссылка |
