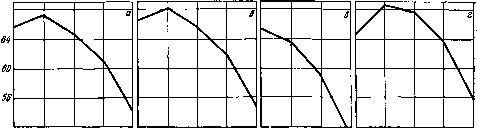

Рис. VI 63. Зависимость твердости от температуры трехкратного отпуска для стали марок:

а-Р18 (закалка с 1280* С); б -Р12 (закалка с 1250° С); в-Р9 (закалка с 1230° С); г -Р6МЗ (закалка с 1220° С); а - Р6М5 (закалка с 1220° С); е -Р18Ф2 (закалка с 1280° С); Р14Ф4 (закалка с 1250° С); з - Р9Ф5 (закалка с 1230° С); м - Р18К5Ф2 (закалка с 1280° С); /с - Р10К5Ф5 (закалка с 12400); л - Р9К5 (закалка с 1230*0; л - Р6М5К5 (закалка с 1220° С)

fPQ 50 580 620 680 68

540 580 620 860

580 620 660 540 580 620 660 Температура отпуска, °с

500 540 580 620 660 540 560 620 660 Температура omfrycKa, *С

Рис. VI.64. Зависимость твердости от температуры трехкратного отпуска для стали марок:

а -Р9К10 (закалка с 1230° С); 6-Р9М4К8 (закалка с 1220° С); в-Р6М5ФЗ (закалка с 1220° С); г-Р18Ф2К8М (закалка с 1260° С)а а -Р12МЗФ2К8 (закалка с 1240 С); е - Р10М4ФЗК10 (закалка с 1220° С)

Таблица VI.24

Химический состав быстрорежущих сталей

Марка стали

Содержание элементов, %

Р18 Р12 Р9

Р6МЗ

Р6М5

Р18Ф2

Р14Ф4

Р9Ф5

Р18К5Ф2

Р10К5Ф5

Р9К5

Р6М5К5

Р9К10

Р9М4К8

Р6М5ФЗ

Р18Ф2К8М

Р12МЗФ2К8

Р10М4ФЗК10

0,7-0,8 0,8-0,9 0,85-0,95 0,85-0,95 0,80-0,88 0,85-0,95 1,2-1,3 1,4-1,5 0,85-0,95 1,45-1,55 0,9-1,0 0,80-0,88 0,9-1,0 1,0-1,1 0,96-1,05 0,95-1,05 0,95-1,05 1,17-1,27

3,8-4,4 3,1-3,6 3,8-4,4 3,0-3,5 3,8-4,4 3,8-4,4 4,0-4,6 3,8-4,4 3,8-4,4 4,0-4,6 3,8-4,4 3,8-4,3 3,8-4,4 3,0-3,6 3,8-4,3 3,8-4,4 3,8-4,4 3,8-4,3

17,0-18,5 12,0-13,0 8,5-10,0 5,5-6,5 5,5-6,5 17,0-18,0 13,0-14,5 9,0-10,5 17,0-18,5 10,0-11,5 9,0-10,5 6,0-7,0 9,0-10,5 8,5-9,6 5,7-6,7 17,0-18,5 11,0-13,0 10,0-11,0

1.0-1,4 1,5-1,9 2,0-2,6 2,0-2,5 1,7-2,1 1,8-2,4 3,4-4,1 4,3-5,1 1,8-2,4 4,3-5,1 2,0-2,6 1,7-2,2 2,0-2,6 2,1-2,5 2,2-2,6 1,8-2,4 1,8-2,4 3,3-3,8

5,0-6,0

5,0-6,0

5,0-6,0

4,8-5,3

9,0-10,5

7,5-8,5

7,8-8,5 7,5-8,5 9,5-10,5

<1,0 <1.0 <1,0 3,0-3,6 5,0-5,5 <1,0 <1,0 <1,0 <1,0 <1,0 <1,0 4,8-5,8

<1,0 3,8-4,3 5,5-6,0 0,8-1,2 2,8-3,4 3,7-4,2

примечание. Во всех сталях содержится, %, не более: 0,4 Мп; 0,5 Si; 0,4 Ni; 0,03 S; 0,03 P.

Таблица VI.25

Критические точки и температурный режим ковки быстрорежущих сталей

Таблица VI.26

Режимы окончательной термической обработки и свойства быстрорежущих сталей

Примечание. Температура предварительного подогрева под закалку 800-850° С, охлаждающая среда при закалке - масло, расплавленные соли или щелочи, отпуск - двух- и трехкратный по 1 ч; охлаждение после отпуска - на воздухе.

Таблица VI.27

Области применения быстрорежущих сталей

Марка стали

Назначение

Р12 Р9

Р6МЗ

Р6М5 Р18Ф2

Р14Ф4, Р9Ф5

Черновые и чистовые режущие инструменты (фрезы, долбяки, протяжки, метчики, шеверы и т. п.) для обработки деталей из конструкционных сталей с пределом прочности до 90-100 кгс/мм. В связи с высоким содержанием вольфрама целесообразно использовать ее только для изготовления инструментов высокой точности, когда использование сталей других марок ограничивается опасностью пережога на режущей кромке при шлифовании и заточке

Различные режущие инструменты (фрезы, протяжки, долбяки, шеверы, метчики, развертки и т. п.) для обработки деталей из конструкционных сталей взамен марки Р18

Чистовые и получистовые режущие инструменты простой формы, не требующие большого объема шлифования и предназначенные для обработки деталей из конструкционных сталей с пределом прочности до 90- 100 кгс/мм; сверла, изготавливаемые методами пластической деформации; деревообрабатывающий инструмент

Чистовые и получистовые инструменты небольших размеров (в основном сверла и зенкера, а также дисковые фрезы и другие инструменты, заготовкой которых служат лист и полоса) для обработки деталей из конструкционных сталей с пределом прочности до 90 кгс/мм (имеет пониженную шлифуемость)

Режущие инструменты всех видов для обработки при обычных скоростях резания деталей из углеродистых и среднелегированных конструкционных сталей с пределом прочности до 90-100 кгс/мм, а также зуборезные и резьбонарезные инструменты для обработки нержавеющих сталей

Чистовые и получистовые режущие инструменты (резцы, фрезы, машинные развертки, сверла и т. п.) для обработки деталей из среднелегированных конструкционных сталей, а также из некоторых марок нержавеющих сталей и жаропрочных сплавов

Инструменты простой формы, не требующие большого объема шлифования (резцы, зенкера, развертки и т. п.), для обработки изделий из материалов с повышенными абразивными свойствами (стеклопластики, пластмассы, эбонит и т. п.); чистовые инструменты простой формы для обработки деталей из легированных сталей и сплавов
