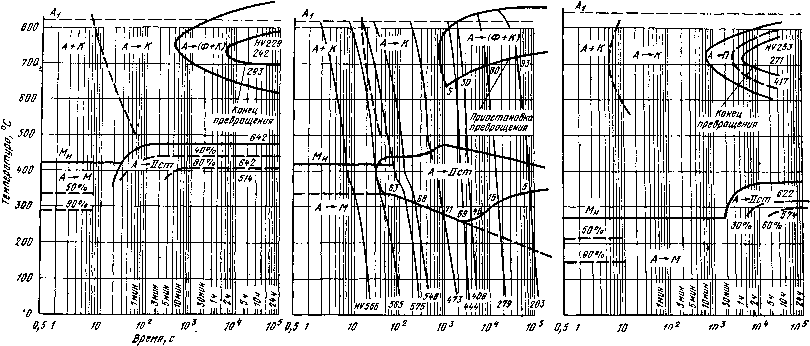

Рис. VI.38. Диаграмма изотермического превращения аустенита стали ЗХ2В8Ф (0,28% С; 0,11% Si; 0,36% Мп; 2.57% Сг; 8,88% W; 0,36% V; Л,820° С;

Времй, с

Рис VI 39 Термокинетическая диаграмма распада переохлажденного аустенита стали ЗХ2В8Ф (0,28% С, 0,11% Si; 0,36% Мп; 2,57% Сг; 8,88% W; 0,36% V; 1-820° С; Л1н=420 С; tХШ Q)

Время, с

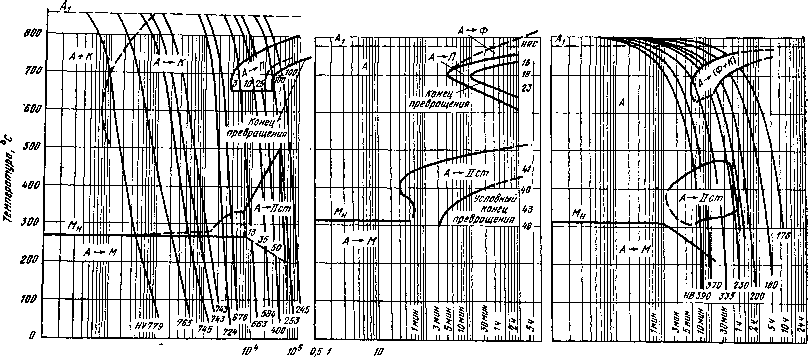

Рис. VI 40. Диаграмма изотермического превращения аустенита стали 4Х5МФС (0,39% С; 0,94% Si; 0,48% Мп, 5,53% Сг, 0.87% Мо, 0.48% V, Afjj= =370° С; /ау, = 1100° С)

дрвмй,с

Рис. VI.41. Термокинетическая диаграмма распада переохлажденного аустенита стали 4Х5МФС (0.39% С; 0.94% Si; 0.48% Мп; 6.53% Сг; 0,87% Мо; 0,48% V; Л/д-370°С; iQ)

Время, с

Рис. VI.42. Диаграмма изотермического распа-

So7?7If f oS7 2 С; 0,72% Si;

Сг; 0,17% Ni; 1,85% W; Л,= -=780° С; Л1ц 315°С; ауст=900°С)

Bp erfй, с

ZlJ Термокинетическая диаграмма распада StIPc тли 4ХВ2С (0,4% С;

со со

800 700 600

SO О

§ 00

300

0,5 1

преОрощения

JO-l

[ III

Время,с

0,0-

10 Bp ем л J с

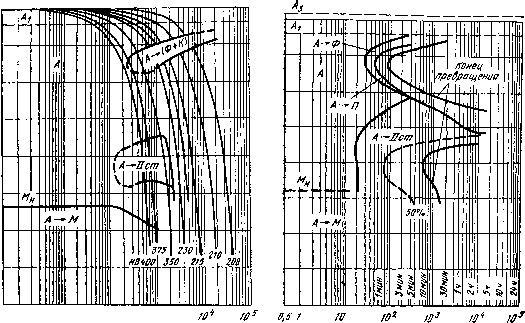

Рис. VI.44. Диаграмма изотермического превращения аустенита стали 6ХВ2С (0,58% С; 0,55% Si; 0.32% Мп; 1,27% Сг; 0,23% Ni; 2,25% W; i= -765°С; Mg 270°C; tШ

Рис. VI.45. Термокинетическая диаграмма распада переохлажденного аустенита стали 6ХВ2С (0.58% С; 0,55% Si; 0,32% Мп; 1.27% Сг; 0,23% Ni; 2,25% W; Л1=765°С; Л1ц=270°С; ayGт==° >

Лремя, с

Рис. VI.46. Диаграмма изотермического превращения аустенита стали 4ХС (0.4% С; 1.52% Si; 0.42% Мп; 1,24% Сг; Лд=315°С; ауст
