Разделы сайта
Читаемое
Обновления Mar-2024
|

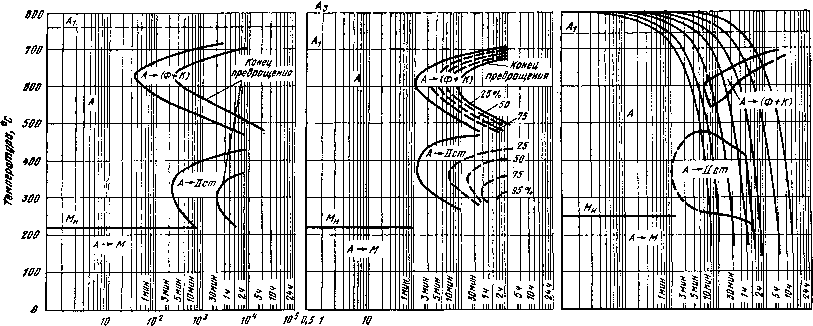

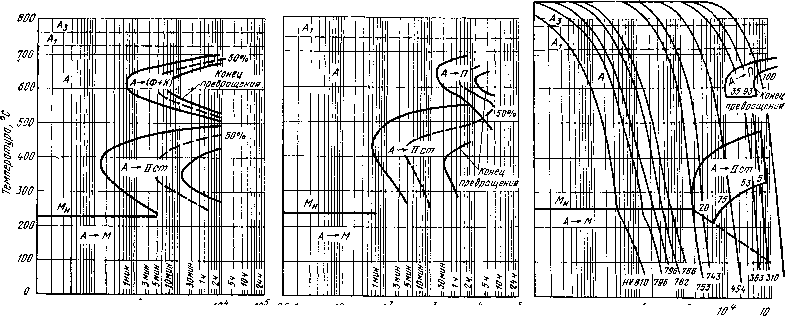

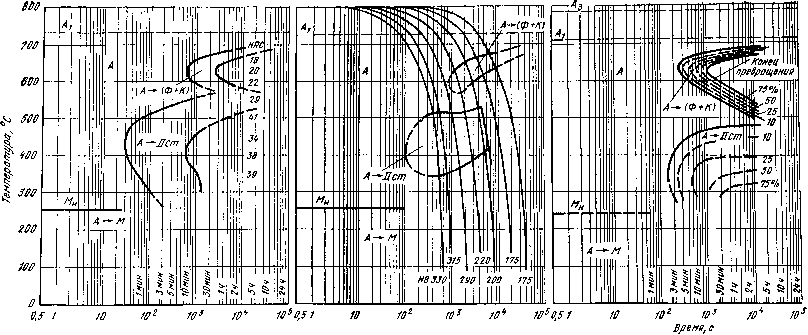

Промышленность Ижоры --> Углеродистые инструментальные стали Bpe/iff, с рещс Рис. VI.29. Диаграмма изотермического превращения аустенита стали 7X3 (0,68% С; 0,5% Si; - * - , 220°С; /я иХ1Л ы jr V. ~. ...... , 3,49% Сг; Л1=760 С1 /ауст=950°С) Рис. VI.30. Диаграмма изотермического превращения аустенита стали бХГМ (0.59% С; 0,41% Si; Ь42% Мп; 0,85% Сг; 0.1% Ni; 0.16% Мо; Л1=710С; Мд-225°С1 tmO°C) Рис. VI.31. Термокинетическая диаграмма распада переохлажденного аустенита стали 5ХГМ (0.53% С; 0.38% Si; 1,53% Мп; 0,76% Сг; 0,3% Ni; 0,17% Мо; Л1=740°С; Mg=250° С; ауст== 6) сд 10 10 Время, с Времй, с Врепя, с Рис VI.32. Диаграмма изотермического превраще- Рис. VI.33. Диаграмма изотермического превраще- Рис. VI.34. Термокинетическая диаграмма распада ния аустенита стали 5XHT (0.537о С; 0,28% Si; ния аустенита стали 5ХНМ (0,54% С; 0,28% Si; переохлажденного . аустенита стали 5ХНМ 0,68% Мп; 1.12% Сг; 1.52% Ni; 0,11% Ti; 0,77% СгПД5% Nip,34o/o Мо; 0,06% V; в 9ovVм =725°С; yW =275°C; ауст = ° Л1д=240°С; уст /li=720 С; Мд-250 С; ауст Рис VI 35 Диаграмма изотермического превращения аустенита стали 5ХНВ (0 56% С, 0 23% Si, 0 59% Мп, 0,6% Сг, 1,6% Ni, 0 78% W, Л1 = 735°С, Мд=250°С, ауст=900°С) Время, с Рис VI 36 Термокинетическая диаграмма распада переохлажденного аустенита стали 5ХНВ (0 56% С, 0,23% Si, 0,59% Мп, 0 6% Сг, 1,6% Ni, 0,78% W, Л1=735°С, Мд=250°С, aycт==° Рис VI 37 Диаграмма изотермического превращения аустенита стали 5ХНСВ (0 57% С 0 9% Si, 0,46% Мп, 1 34% Сг, 1 16% Ni, О 47% W, А,=-=710° С, Л1 =250°С, ауст =870° С)
|
© 2003 - 2024 Prom Izhora
При копировании текстов приветствуется обратная ссылка |
