е разделе окумешпащя графу не aanonHsoor.

Если для регулирования составные части изделия (например, прокладки) подбирают, то в графе Кол> указывают наиболее вероятное при установке их количесгао, а в графе Примечание записывают -Чаиб. кол. .

7. В графе Примечание (аписывают ополни.е, ьные сведения для планирования и организации производства усмотрению конструктора).

На рис. 23.10 и 23.11, а, бданы примеры оформления спецификации на все изделие в сборе и на одну из его сборочных единиц соответственно.

23.5. ОФОРМЛЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА

Сборочный чертеж редуктора, коробки передач учебного проекта должен содержать изображения всех деталей, входящих в эти изделия. Виды, разрезы, сечения, выносные элементы должны давать пшшое представление с конструкции каждой детали.

Детали типа тел вращения (валы, колеса, стакань - втулки и др ) полностью выявляет одна проекция. Для выявления констртоши шее сложных деталей требуется 1№сколько проекций, разрезов и сечении. В частности, чтобы показать конструкщш корпуса или крышки корпуса на чертеже редуктора, показьшают: основной вид - развертку по осям валов, внешние вдды спереди, сверху и сбоку, а также ряд сечений.

Известно, что при изображении изделий в масштабе уменьшения размеры деталей и их соотношения конструктор воспринимает в искаженном виде. Поэтом> конструктивную проработку изделия и чертеж редуктора - его главный вид - выполняют в масштабе 1:1.

Наиболее простые внешние виды допустимо изображать в масштабе умшь-шения (1:2). Сечения и вьшосные гнть относящиеся к этим видам, вьшолняют в масштабе 1:1 или в масштабе увеличения (2:1, 4:1).

При вьшолнении курсового проекта студент должен отчетливо представлять себе не только конструкцию и взаимодействие деталей, но и назначение отдельных конструктивных элементов.

На сборопшх чертежах рабочего проекта стандартами ЕСКД рекомендовано ряд деталей изображать упрощенно, например, подшипники качения, детали резьбовых соединений. В учебных проектах такие упрощения недо/дхтимы. В связи с этим подшипники качения изображают в разрезе и вычерчиваютихпо правилам, приведенным в разделе 7.12.

При вьиерчивании резьбовых соединений обязателы1о следует показывать зазоры между стержнем болта (винта, шпильки) и отверстием детали, запасы резьбы и запасы глубины сверления (рис 2 12).

На изображениях детал й следует показывать канавки для выхода инструмента (элементы р h и f на рис. 23.13), а также след инструмента на выходе при фрезеровании ьев и пазов (элементы/и е на рис. 23.13).

В правс .А ннжнe. yrj сборочного чертежа помещают основную надпись (рис. 23.2), в графах которой указывакгт:

1 - наименование сборочнсм единицы, а также нашуюнование док5Тнента, например: Редуктор волновой. Сборочный чертеж ;

2 - обозначение сборочного чертежа, например: ДМ 16-03.10.00 СБ;

3 - графу не заполняют.

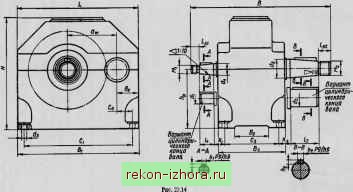

npaBiia заполнения остадьных граф приведены в разделе 23.2. На сборочном чертеже редуктора, коробки передач приводят следующие данные (рис. 23.14):





- габаритные размеры; длина L, ширина В, высота Н,

- размеры присоеданшельных поверХ1 хл й: выступающих концов валов и опорных поверхностей корпуса. К присоедищ- т.н пи размерам относят Ш1амет-ры di, d2 и длины /j, /2; диаметры Mi к М pjsbb bi лупакилх концо! валов, размеры сечений hxh шпонок на них или обозначение шлицев; расстояния Ki и IQ, от торцов упорных заплечиков (от начала конусной поверхности конических концов валов) до осей отверсгий для крепления редуктора к плите или раме; диаметры йГз и координаты q, С, и этих отверстий; размеры Д. B2I1B3 базовых опорных плоскостей; расстояние Л, от осей валов до базовой опорной плоскости;

- основные расчетные параметры передач; межо евг расстояния зубчатых, червячных передач; делительные диаметры конических колес; числа зубьев Zi, Z2 и модуль т; угол наклона зубь; ширину зубчатого венца колеса;

- сопряженные размеры: диаметры и посадки на валах .гбчатых и червячных колес, шкивов, полумуфт, подшипников, стаканов, втулок, Ц1-нтрирующихповер-хностей крьппек подшипников; обозначения шлицевых соединений; размеры и посадки резьбовых соединений; координаты отверстий в корпусе и крышке под крепежные болты и др.;

- размеры, входящие в состав размерных цепей. На рис. 23.15-33.17 приведены примеры схем размерных цепей, определяющих осевые зазоры:

а) Бе и Bj между торцами наружных кшс (подшипника и ышки комплекта вала цилиндрической шестерни и колеса (рис. 23.1*!

б) v в комплекте вала червячного ко..вса рис. 23.16, й);

в) Гц и Д1: в комплекте ал1. [ервяка (риг; 16 б, в);

г) в комплекте вала ьси-- о колеса (рис. 23.17, а);

а на рис. 23.16, 23.17 -схелил разы гршлх цепей, определяюпще смещения:

а) 7; вершины делительного конуса конического зубчатого колеса с оси вращения вала-шестерни (рис. 23.17, о);

б) вершины делительного конуса конической шестерни с оси вращения колеса (рис. 23.17, б, в);

в) F2 средней плоскости зубчатого венца червячного колеса с оси червяка (рис. 23.16, а).

На изображениях узлов вместо буквеншдх обозначений Ei, Б2, Н\, Н2, ... и др., приведетшых на рис. 23.15-23.17, ставят размерные числа. Обозначения исходных размеров {Ъ, Н, F£) на чертежах не дают и вместо них размерные числа не проставляют,

- свободные размеры задают с учетом технологии изготовления и удобства контроля;
