5. В окне ArcMap щёлкните кнопку Сохранить.

Водные объекты отображаются ниже дорог и над растровым слоем рельефа на карте.

Создайте слои

Объекты в слоях park roads и hydrology охватывают весь парк, но вам нужно отобразить исключительно изучаемую область. Шейп-файл mask представляет область, находящуюся за пределами области изучения. Вы можете создать в Каталоге слой из этого шейп-файла и добавить его к карте, чтобы скрпть объекты, не входящие в изучаемую область.

Если вы добавляете данные прямо на карту, не создавая сперва отдельный слой, ArcMap создает новый слой в документе карты. После изменения в ArcMap способа изображения слоя и других свойств, можно сохранить его вне документа карты, чтобы использовать затем на других картах.

В этом задании вы сперва сохраните слой дорог в файл, затем создадите новый слой на основе шейп-файла mask.

1. Щелкните правой кнопкой мыши на слой roads в таблице содержания карты и выберите опцию Сохранить Как Файл Слоя.

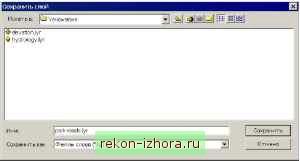

2. В диалоговом окне Сохранить Как перейдите к папке Yellowstone. Введите имя для нового слоя, например park roads , и затем нажмите Сохранить.

3. В дереве Каталога щелкните на папку Yellowstone.

4. В меню Вид нажмите Обновить. Теперь в списке Содержание появится слой park roads.

5. В Каталоге щелкните правой кнопкой на шейп-файл mask и выберите опцию Создать Слой.

6. В диалоговом окне Сохранить Как перейдите к папке Yellowstone. Введите имя нового слоя, например feature mask , и затем щёлкните Сохранить. В папке Yellowstone появится новый слой.

7. Щелкните правой кнопкой на слой feature mask и выберите Свойства.

8. Перейдите на закладку Символы.

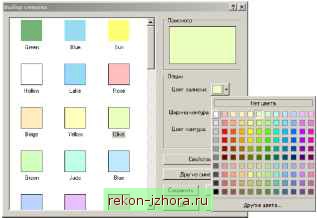

9. Нажмите кнопку, показывающую текущий символ для слоя. Он назначается случайным образом в момент создания слоя.

10. Нажмите на стрелку ниспадающего списка Цвет заполнения и выберите белый цвет.

11. Нажмите на стрелку ниспадающего списка Цвет контура и выберите черный цвет.

12. Нажмите OK в диалоговом окне Выбор символа, а затем - в диалоговом окне Свойства слоя.

После того, как вы создали слой feature mask, вам необходимо задокументировать его содержимое. Перед добавлением слоя на карту вы можете импортировать метаданные, которые для него уже существуют.

Импорт метаданных

В папке Yellowstone существует текстовый файл, содержащий метаданные для слоя feature mask. Импорт этих метаданных приведет к тому, что они станут частью слоя; они будут копироваться и перемещаться вместе со слоем, а также автоматически обновляться средствами ArcCatalog. Это важно, так как при отдельном хранении метаданных, они могут утратить свою актуальность или просто потеряться.

1. В дереве Каталога нажмите на слой feature mask. Обратите внимание, что значок слоя появляется на сером фоне, поскольку образец для этого слоя пока не бпл создан.

2. Перейдите на закладку Метаданные. По умолчанию, ArcCatalog автоматически создаст метаданные для слоя feature mask. Такие свойства, как имя файла слоя будут добавлены автоматически, как и подсказки о типе информации, которую необходимо ввести.

3. Нажмите кнопку Импорт метаданнгх панели инструментов Метаданные.

Импорт метаданных

4. В списке Формат выберите FGDC CSDGM (TXT). Метаданные, содержащиеся в текстовом файле, будут структурированы в соответствии с указанным форматом.

5. Нажмите на кнопку Обзор и перейдите в папку Yellowstone.

6. В поле Тип файлов выберите Все файлы (*.*). Нажмите на файл featuremask.met и нажмите Открыть.

7. Нажмите ОК в диалоге Импорт метаданных.

Информация из файла featuremask.met заменит метаданные, сгенерированные приложением ArcCatalog. Затем, свойства слоя будут автоматически добавлены в него.

Теперь только один элемент отсутствует в метаданнхх слоя -образец, показывающий, как слой будет выглядеть на карте. Создание образцов для источников даннхх и слоев - это процесс, выполняемый вручную.

8. Откройте закладку Просмотр.
