Исследование каталогов растров базы геоданных

Каталог растров - это хранилище набора растровгх даннгх (например гридов, моделей рельефа (DEM) или других изображений). Каталоги растров могут создаваться в базе геоданных как уникальные объекты, или они могут быть заданы с помощью таблицы. Исследование каталога растров базы геоданнгх отличается от исследования содержания каталога-таблицы. Для каталога базы геоданнгх закладка Содержание приложения ArcCatalog позволяет увидеть содержание каталога растров в табличном виде. В то же время, вы можете выбирать наборы растров в таблице и просматривать информацию о них. Выбрать растр можно щелкая по строкам таблицы или выполнив атрибутивный запрос в таблице.

С помощью этой кнопки вы можете открыть или закрыть вид данных.

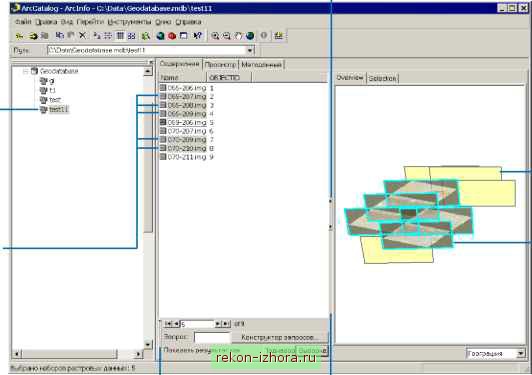

Каталог растров в базе геоданных.

Несколько наборов

растровыхданных выбраны в каталоге растров.

С помощью этой кнопки вы можете открыть или закрыть окно запросов.

Обрамляющая

рамка

показывает

относительное

местоположение

каждого набора

растровых

данных

Выбранные наборы растров просматриваются связано с

соответствующим

каталогом

растров.

Эта линейка используется для изменения размера вида данных (если он открыт).

Когда вы выбираете каталог растров базы геоданных в дереве Каталога, в закладке Содержание в табличной форме приводится список её растровгх наборов даннгх и их атрибутов. Вы можете исследовать эту таблицу так же, как в виде Таблица - можно добавлять новые поля, сортировать поля и экспортировать эту таблицу. В закладке Содержание предлагается множество дополнительных опций для просмотра содержания каталогов растров.

Опции предварительного просмотра наборов растров

Щелкнув кнопку Показать/Скрыть в правой части окна, вы можете добавить вид данных в закладку Содержание рядом с таблицей. Вид даннхх позволяет вам просматривать подробную информацию об отдельных наборах растровых данных, содержащихся в каталоге растров. Все виды, доступные в приложении ArcCatalog имеются и в виде даннхх, исключение составляет вид Таблица. Кроме того, вы можете отобразить свойства набора растров и список каналов в наборе растровхх даннхх. Возможен выбор из следующего списка:

Свойства - отображение свойств набора растровгх даннгх

География - предварительный просмотр отдельнхх наборов растров или содержимого интересующего каталога растров

Метаданные - отображение метаданнгх набора растров или целого каталога растров

Каналы - список каналов, содержащихся в наборе растров

По умолчанию используется вид География. При исследовании растров вид География несколько отличается от закладки Предварительный просмотр. В нем имеется две опции предварительного просмотра, доступных через две отдельные закладки: Обзор и Выборка; ниже они будут описаны подробнее. Чтобы изменить вид, щелкайте на различных опциях ниспадающего списка в нижнем правом углу закладки Содержание.

предварительный просмотр наборов растров

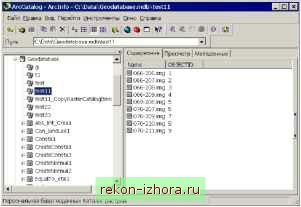

При первоначальном выборе каталога растров базы геоданнхх в таблице не выбран ни один набор растровхх даннхх. Когда нет выбранных записей, при просмотре Географии с помощью за-

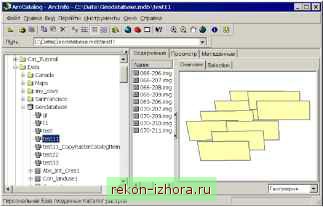

кладки Обзор отображается экстент каждого набора растровгх данных каталога растров - отображаются они в виде сетки (контурной схемы расположения изображений). Поскольку не выбран ни один набор растров, ничего не отображается на закладке Выборка. Вид Метаданные будет показывать описание соответствующего каталога растров. Пока нет выбраннгх записей, в остальных виды остаются пустыми.

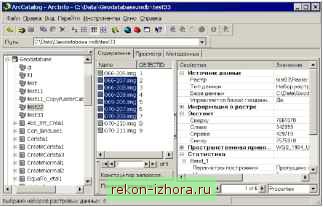

Щелкнув на серую кнопку слева от какой-либо записи таблицы, выберите набор растровых данных. Выбранные записи таблицы подсветятся. Как только выбран набор растров, в ранее пус-т1х видах появится информация о выбраннхх даннхх. Закладка Просмотр в виде География показывает положение набора растровых даннхх в соответствующем каталоге растров; набор растров рисуется в соответствующем ограничивающем прямоугольнике в ограничивающей рамке. Закладка Выборка в виде География отображает собственно набор растровых данных. Виды Метаданные, Свойства и Каналы показывают информацию, описывающую отдельные наборы растровхх даннхх.

рядом с записями таблицы. Когда выбрано несколько наборов растров, в закладке Обзор отображаются все выбранные растры в контурной рамке. В закладке Выборка изображаются все выбранные растры без контурной рамки. Для остальных видов, указатель выборки появляется рядом с ниспадающим списком, -используйте его для перемещения по выборке и отображения метаданных, свойств или каналов каждого набора растровых данных.

Вы можете выбрать несколько наборов растров, если будете удерживать кнопку Ctrl на клавиатуре и щелкать на серых кнопках

Запросы к каталогу растров базы геоданных

Можно выбрать сразу несколько наборов растровых данных, осуществив запрос по каталогу растровых данных. В запросе может быть использована любая информация, имеющаяся в таблице каталога растров. Введите запрос в текстовой строке Запрос или щёлкните на кнопке Построить Запрос и воспользуйтесь диалоговым окном Построить Запрос. Для выполнения запроса щелкните Применить. Вы можете изменить вид таблицы, чтобы показывать все записи каталога или только выбранные.

Для получения более подробной информации о формате растровых файлов базы геоданных, обратитесь к книге Построение баз геоданных.
