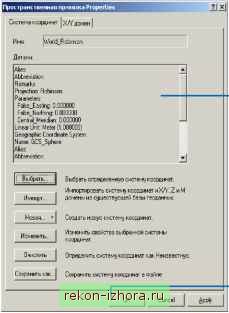

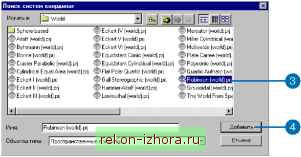

Промышленность Ижоры --> Исследование каталогов реестров Определение системы координат шейп-файла Часто бывает так, что для шейп-файлов отсутствует информация о системе координат, в которой находятся пространственные объекты шейп-файла. В этом случае для свойства Пространственная привязка столбца Shape будет установлено значение Неизвестная или GCS Assumed Geographic . Если координаты объектов шейп-файла не выходят за пределы диапазона от -180 до 180 по оси х и от -90 до 90 по оси у, программное обеспечение ArcGIS считает, что данные находятся в географической системе координат, при этом им приписывается датум NAD27. Вы можете работать с шейп-файлами, не задавая систему координат, но в этом случае вы не сможете воспользоваться преимуществами всех доступных функций. Например, вы не сможете добавить шейп-файл на некоторые карты, автоматически созданные метаданные этого шейп-файла будут неполными. В приложении ArcCatalog вы можете задать систему координат шейп-файла нескольки- ► Определение системы координат шейп-файла 1. Щелкните по шейп-файлу, систему координат которого вы хотите определить. 2. В меню Файл щелкните Свойства. 3. Перейдите на закладку Поля. 4. Щелкните в списке столбцов по полю Shape. 5. В списке Свойства поля, расположенном ниже, щелкните по кнопке ( ) справа от свойства Пространственная привязка. 6. В диалоговом окне Свойства пространственной привязки щелкните Выбрать и затем выберите необходимую предопределенную систему координат. Вы также можете нажать на кнопку Импорт и выбрать источник данных, систему координат которого вы хотите использовать. Или вы можете определить новую собственную систему координат, нажав Новая, а затем выбрав Географическая или Система координат проекции. 7. Щелкните ОК в диалоговом окне Свойства пространственной привязки. ► ми способами: можно выбрать одну из предопределенных систем координат, содержащихся в Каталоге, импортировать параметры системы координат, используемой другим источником данных, или определить новую пользовательскую систему координат. После этого вы можете изменить некоторые необходимые параметры. Параметры системы координат шейп-файла хранятся в файле с таким же именем и расширением .prj. После того, как вы определили систему координат шейп-фай-ла, вы можете изменить некоторые ее параметры. Например, вам может понадобиться изменить какой-нибудь параметр системы координат, которую вы импортировали из другого источника данных, или настроить параметр предопределенной системы координат. Создав свою собственную систему координат, вы можете сохранить ее в отдельном файле. Например, если хотите сделать ее доступной для других пользователей вашей организации. В диалоговом окне Свойства шейп-файла справа от свойства Пространственная привязка в списке Свойства поля появится название системы координат. 8. Щелкните ОК в диалоге Свойства шейп-файла. Название системы координат появится справа от свойства Пространственная привязка. Выбор существующей системы координат 1. В диалоговом окне Свойства пространственной привязки щелкните Выбрать. ► Подсказка Определение системы координат других источников данных Таким же способом, как вы определяли систему координат шейп-файла, вы можете определить систему координат класса пространственные объектов базы геоданных, чертежа САПР или растра (но не грида). Для наборов данных TIN и гридов выполняйте последовательность шагов по определению системы координат покрытия, описанную в главе 13. 2. Перейдите к системе координат, которую вы хотите использовать. Например, вы можете выбрать одну из предопределенных систем координат, которые содержатся в папке Системы координат (Coordinate Systems) в ArcCatalog. Или же вы можете использовать проекцию, созданную с помощью ArcInfo Workstation. 3. Щелкните по системе координат. 4. Нажмите Добавить. Параметры выбранной системы координат появятся в окне Свойства пространственной привязки. 5. Если хотите поменять параметры системы координат, щелкните Изменить. Также вы можете щелкнуть Очистить и повторить шаги с 1 по 4. 6. Щелкните ОК в диалоговом окне Свойства пространственной привязки. . Здесь перечислены параметры системы координат.
|
