4. Нажмите кнопку Список.

5. Нажмите кнопку Детали. Столбец Тип (Type) в виде Детали поможет вам узнать, какими значками отображаются различные типы даннгх. Более подробную информацию о типах даннгх и их значках вы сможете найти в Главе 4, Что есть в Каталоге? .


6. Щелкните на заголовок Type для сортировки элементов по типу.

7. Щелкните на заголовок столбца Name для сортировки элементов по имени. Элементы, содержащие другие элементы, например, базы геоданных и покрытия, всегда находятся в верхней части списка закладки Содержание. Они группируются по типу.

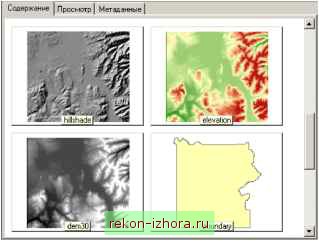

8. Нажмите кнопку Образцы и выполните прокрутку вниз по списку. Элементы, которые не представляют собой источни-

ки географических данных, например, база геоданных Йел-лоустонского парка, не могут иметь Образцов; их значки отображаются на сером фоне.


9. Нажмите кнопку Детали.

10. На закладке Содержание дважды щелкните персональную базу геоданнхх yellowstone. Она содержит набор класов water (водные объекте!) и класс пространственнгх объектов roads

(дороги).

11. На закладке Содержание дважды щелкните набор классов water. Он содержит три класса пространственнгх объектов с соответствующими названиями lakes (озера), rivers (реки), streams (ручьи).

12. В дереве Каталога щелкните на покрптие states, чтобы отобразить классы объектов, которые оно содержит.




13. Нажмите на набор данных TIN tinstudy в дереве каталога. Эта поверхность представляетсобой рельеф изучаемой территории. Так как набор даннгх TIN не содержит других элементов, на закладке Содержание отображаются его свойства и образец.


Образцы предоставляют вам возможность быстро просматривать географические данные, содержащиеся в текущем элементе, и являются весьма полезными при просмотре содержимого папок. Однако, вам часто бывает необходимо рассмотреть данные более подробно, чтобы определить, подходят ли они вам для работы.

Закладка Просмотр

Просмотр позволяет исследовать данные выбранного элемента как в виде География, так и в виде Таблица. Для элементов, содержащих и географические, и табличные данные, вы можете переключаться между видами География и Таблица, используя раскрывающийся список внизу закладки Просмотр.


Вид География отображает все объекты векторного набора классов, каждую ячейку растрового набора данных, либо каждый треугольник в наборе даннгх TIN. При отображении географических данных Catalog использует принятый по умолчанию набор символов. Прорисовывая содержимое слоя, Catalog использует символы, хранящиеся в этом слое. Вы можете исследовать географические данные выбранного элемента, используя кнопки из панели инструментов География.

Вид Таблица отображает все строки и столбцы, а также значения для каждой ячейки таблицы выбранного элемента. Вы можете исследовать значения в таблице, используя полосы прокрутки, кнопки в нижней части таблицы, а также контекстные меню, доступные из заголовков столбцов.

Просмотрите данные из папки Yellowstone в виде География

Используйте вид География, чтобы просмотреть данные, содержащиеся в элементах папки Yellowstone. При использовании вида География действует панель инструментов География. Для изучения географических данных можно использовать кнопки панели инструментов: Увеличить, Уменьшить, Переместить, Полный Экстент, а также Идентифицировать.

Увеличить Переместить Идентифицировать

-i-\-U

(±1 61 ГУ #1 og

Уменьшить Полный экстент

В процессе выполнения следующих шагов, вы, может быть, испытаете желание просмотреть географические объекты более детально, воспользовавшись этими инструментами.



Для более подробной информации о том, как работают эти кнопки, смотрите Главу 7, Изучение географии элемеов .

1. В дереве Каталога щелкните на наборе даннхх растра dem30. Этот набор даннхх содержит информацию о высотах изучаемой области внутри парка.

2. Нажмите на закладку Просмотр. Отобразится растровое изображение, с использованием принятой по умолчанию цветовой шкалы с градацией серхх тонов.

3. В дереве Каталога щелкните на слое высот (elevation). Отобразится растровое изображение, с использованием способа отображения, хранящегося в слое - цветовая шкала с градацией цветов от зеленого до красного.


4. В дереве Каталога нажмите на шейп-файл studyarea. Он представляет область изучения для этого проекта, которая располагается в юго-восточном углу парка.

5. В дереве Каталога щелкните на значок плюс рядом с покрытием vegetation (растительность). В дереве Каталога отобразятся классы пространственных объектов покрытия.

О vegetation а arc Ш label Ш polygon О tic

6. Щелкайте по очереди на каждый класс пространственных объектов покрытия vegetation в дереве Каталога, просматривая их содержимое в виде География. Это полигональное покрытие представляет различные типы растительности в пределах изучаемой области.


7. Нажмите на стрелку ниспадающего списка Просмотр и выберите Таблица.

8. В дереве Каталога выбирайте поочередно каждый класс пространственных объектов покрытия vegetation и просматривайте его содержимое в виде Таблица.

Все классы пространственных объектов покрытия имеют поля идентификатора объектов (FID) и геометрии (Shape). Они также могут содержать несколько псевдо полей, поддерживаемых ArcInfo, имена которых начинаются с символа $. Так как топология есть только в полигональном классе объектов, только он имеет таблицу атрибутов объектов и соответственно дополнительные атрибуты.

9. Нажмите на стрелку ниспадающего списка Просмотр и выберите География.

10. В дереве Каталога щёлкните по значку минус возле покрытия vegetation (растительность).
