Закладка Attribute отображает метаданнхе для первого столбца в таблице vegtype - столбца OID. Текстовая строка Definition (Определение) показывает, что столбец содержит уникальные значения для каждой записи таблицы.

7. В нижней части закладки Attribute (Атрибут), нажмите кно-пу Переместиться к следующему (Move next). В закладке Attribute отобразится следующий столбец из таблицы - VEGID, который содержит целочисленные значения - идентификаторы каждого типа землепользования.

Attribute 1 of ia

Переместиться к Переместиться следующему к последнему

8. Чтобы увидеть последний в списке столбец VEGTYPE нажмите на кнопку перемещения к последнему (Move last).

9. Поместите курсор в текстовую строку Definition (Определение) и напечатайте A real number identifying the type of land cover. Use this column to join this table to the vegetation coverage. (Целочисленные идентификаторы типов землепользования. Используйте данный столбец для соединения этой таблицы с покрытием растительности vegetation).

10. Нажмите Save.

11. Щелкните на закладке Attributes в метаданных.

12. Нажмите на столбце VEGTYPE. Добавленное вами только что описание появилось в метаданных. Каждый, кто будет использовать эту таблицу, в дальнейшем сможет прочитать, какие данные содержатся в этом столбце.

Теперь, когда покрытие vegetation и таблица vegtype имеют совпадающие столбцы, можно создать слой, который свяжет их

Создайте слой, используя связанные атрибуты

Посредством создания нового слоя, который соединит атрибуты, хранящиеся в таблице vegtype, с объектами покрытия vegetation, вы сможете использовать значения таблицы для построения запросов, надписывания и отображения объектов покрытия.

1. Откройте закладку Содержание в ArcCatalog.

2. Щёлкните по папке Yellowstone в дереве Каталога.

3. В меню Файл укажите на Новый и затем Слой.

4. Введите имя для слоя, например vegetation type .

5. Нажмите на кнопку Обзор, перейдите в папку Yellowstone, нажмите на покрытие vegetation и затем нажмите Добавить.

6. Включе опцию Хранить относительный путь и нажмите

вместе.

Относительнхй путь указхвает местоположение данн1х слоя в зависимости от местонахождения файла слоя на диске. Поскольку относительные пути не содержат имен дисков, они позволяют вам продолжать использовать слой даже после перемещения или переименования папки Yellowstone, без необходимости переопределять источник даннхх слоя.

7. Щелкните правой кнопкой мыши на слой vegetation type и выберите Свойства.

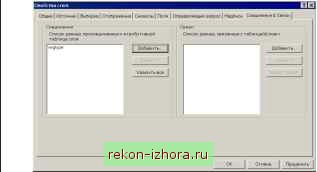

8. В диалоговом окне Свойства слоя перейдите на закладку Соединения&Связи.

9. Нажмите кнопку Добавить рядом со списком Соединения.

10. Нажмите на первую стрелку вниз и выберите Присоединить атрибуты из таблицы.

11. В пункте 1 нажмите на стрелку вниз и выберите поле CODE.

12. В пункте 2 нажмите кнопку Обзор.

13. Перейдите в папку Yellowstone, выберите таблицу vegtype и нажмите Добавить.

14. В пункте 3 нажмите на стрелку вниз и выберите поле

VEGTYPE.

15. Нажмите ОК в диалоговом окне Соединение данных. Таблица vegtype добавится в список таблиц, соединенных с покры-

16. Откройте закладку Символы.

17. В списке Показать выберите Категории.

18. Нажмите стрелку ниспадающего списка Поле значений и выберите vegtype.TYPE.

тием.

19. Нажмите стрелку вниз в окошке Цветовая схема и выберите по желанию другую цветовую шкалу.

20. Нажмите Добавить все.

Чтобы изменить цвет конкретного значения, например, сделать водные объекты голубыми, дважды щелкните образец цвета слева от значения. В окне Выбор символа выберите цвет контура и цвет заполнения, а затем нажмите ОК.

21. Нажмите OK в диалоге Свойства слоя.

Итак, слой vegetation type представляет лесные ресурсы изучаемой территории.

Добавьте слой vegetation type на карту

Теперь, когда вы создали слой растительности , вы можете добавить его на карту Yellowstone.

1. В Каталоге дважды щелкните на карту Yellowstone.

2. С помощью мыши перетащите слой vegetation type из Каталога в Таблицу содержания карты в ArcMap и поместите его под слоем дорог парка и над слоем hydrology фрейма данных Study Area.

3. В ArcMap нажмите кнопку Сохранить.

4. В меню Файл нажмите Выход, чтобы завершить работу в ArcMap.

Теперь карта Йеллоустоунского национального парка готова.

Вы закончили выполнение упражнений вводного курса. Это упражнение продемонстрировало вам, каким образом можно использовать Каталог для управления шейп-файлами и таблицами dBASE, включая определение системы координат, добавление или удаление атрибутов.

Таким образом, вы познакомились с широким спектром задач. Независимо от того, осуществляете ли вы поиск даннхх, создаете карты или организуете данные для собственного проекта или всего учреждения, ArcCatalog играет стержневую роль в процессе выполнения работы. Остальные разделы этой книги рассматривают в деталях весь комплекс задач, который вы сможете решать с помощью ArcCatalog.
