6. Нажмите кнопку Проверить топологию в текущем экстенте и закройте диалоговое окно Атрибуты.

Проверяется та часть топологии, которая видна на карте, и поскольку нарушение топологического правила устранено, ошибка исчезает.


В этом упражнении вы использовали топологию, чтобы поддерживать определенные пространственные отношения между подтипами классов объектов Parcel и Blocks. В следующем упражнении вы будете использовать инструмент Редактировать топологию для редактирования границы, общей для двух объектов.




Выполнение топологического редактирования

Предположим, что вас попросили переместить границу участка, чтобы обновить базу данных отдела планирования. Вы будете применять инструмент Редактировать топологию, чтобы изменить два объекта, для которых эта граница является общей. Инструмент Редактировать топологию работает с частями объектов, называемых ребрами и узлами. Ребра представляют линейные сегменты, которые определяют часть линии или границы полигона. Узлы представляют конечные точки топологических ребер, но также могут быть введены на отрезке ребра для удобства замыкания. Ребра и узлы могут быть общими для нескольких объектов в нескольких классах. В этом упражнении вы будете перемещать ребро, которое представляет границу, общую для двух участков. Вы создадите два временных топологических узла, чтобы упростить перемещение ребра в новую позицию.

Подготовка к редактированию участков

Сначала вам нужно отключить слой Blocks, чтобы вы не смогли нечаянно изменить его объекты, затем приблизить область, которую вы будете редактировать.

1. Отключите Blocks.


2. Щелкните на инструменте Увеличить.

3. Щелкните и растяните прямоугольник вокруг северной половины квартала, которая находится в центре изображения карты.

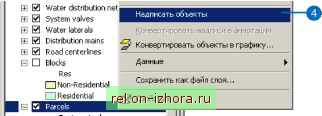

4. Щелкните правой кнопкой на слое Parcels и укажите Надписать объекты.





Северная граница участка 4414 должна быть передвинута на 30 футов к югу от текущей позиции. Вы создадите временные топологические узлы вдоль восточной и западной границ участка и привяжете северную границу к новому положению.

5. Нажмите Редактор и укажите Замыкание, чтобы установить параметры замыкания.


Вы можете замыкать на разные части объекта, редактируемого скетча или на топологические узлы. Вы будете устанавливать параметры замыкания так, чтобы привязываться к топологическим узлам.

6. Включите опцию Топологические узлы.


7. Закройте диалог Параметры замыкания.

Теперь вы измените способ отображения топологических узлов, чтобы упростить редактирование границы участка.
