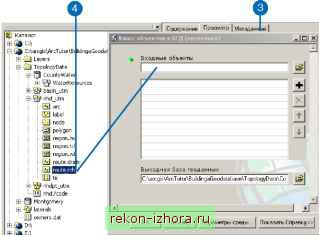

3.Передвиньте диалоговое окно Класс объектов в БГД (несколько) так, чтобы это окно располагалось рядом с деревом Каталога.


4. Щелкните на классе объектов route.rch и перетащите его в текстовое окно Входные объекты диалогового окна Класс объектов в БГД (несколько).

Класс объектов route.rch добавлен к списку классов объектов, которые будут загружаться в базу геоданных.

5. Используйте тот же способ, чтобы добавить к списку классы объектов region.wb и region.lm из покрытия nhd utm.

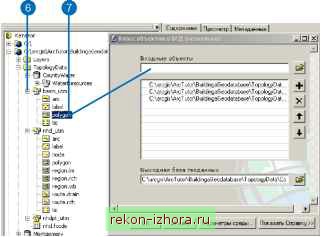

6. Нажмите знак плюс, чтобы развернуть покрытие basin utm.


7. Щелкните на классе полигональных объектов покрытия basin utm и перетащите его в текстовое окно Входные объекты диалогового окна Класс объектов в БГД (несколько).

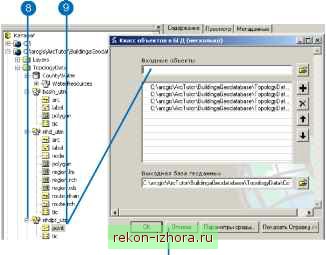

8. Нажмите знак плюс, чтобы развернуть покрытие nhdpt utm.


9.Щелкните на классе точечных объектов покрытия nhdpt utm и перетащите его в текстовое окно Входные объекты диалогового окна Класс объектов в БГД (несколько).

10. Нажмите OK.

Классы объектов загружены в набор классов объектов.

11. Нажмите Закрыть.

Если вы решили пропустить процесс загрузки данных, то вы можете найти сжатую копию получившейся базы геоданных под названием CountyWater.zip в папке TopologyData.

Переименование классов объектов

Теперь, когда классы объектов загружены, вы дадите им более развернутые имена.

1. Дважды щелкните на наборе классов объектов WaterResources.

2. Правой кнопкой мыши щелкните на basin utm polygon и укажите Переименовать.


3. Введите watershed и нажмите клавишу Enter.

4. Используя таблицу, приведенную ниже, тем же способом поменяйте имена всем оставшимся классам объектов.

Имя класса объектов Новое имя класса объектов

basinutm:

basin utm polygon nhdutm:

nhd utm region wb

nhd utm region lm

nhd utm route rch

nhdptutm:

nhdpt utm point

watershed

waterbodies

floodzones

streams

hydro points



Создание топологии

Теперь, когда вы переименовали классы пространственных объектов, вы создадите топологию, которая будет контролировать пространственные отношения между этими классами.

1. Щелкните правой кнопкой набор данных WaterResources, укажите Новый и выберите Топология.


2. Нажмите Далее.


По умолчанию, кластерный допуск задается в зависимости от точности, которая была задана при установке XY домена набора данных. Части объектов, находящиеся на расстоянии меньше 0.02 метра друг от друга, будут совмещаться при проверке топологии.

Вы можете использовать это диалоговое окно для переименования топологии или для увеличения кластерного допуска. Увеличение кластерного допуска до 0.5 повлечет за собой совмещение вершин объектов, оказавшихся в пределах 0.5 метра друг от друга. Для данного упражнения вы оставите имя и кластерный допуск, заданные по умолчанию.

3. Нажмите Далее.
