В следующем разделе вы будете изучать покрытия, содержащие классы объектов, которые планируется добавить в новый набор классов объектов.

Изучение классов объектов покрытий

Покрытия могут содержать несколько классов пространственных объектов. Данные, которые вы будете импортировать в набор классов объектов, находятся в нескольких классах трех разных покрытий.

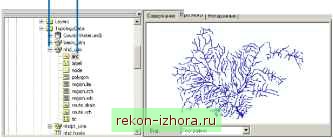

1. Нажмите на знак плюс , чтобы увидеть содержимое покрытия nhd utm.

2. Щелкните класс объектов дуги (arc).

3. Перейдите на закладку Просмотр.

Вы можете видеть объекты, которые хранятся в этом классе пространственных объектов.

Классы пространственных объектов внутри покрытия топологически связаны между собой. Первым в списке является класс объектов arc (дуги). Этот класс содержит линейные объекты. В данном покрытии содержится два класса объектов маршрутов. Маршруты - это наборы

линейных объектов из класса дуг. Есть один класс полигональных пространственных объектов. Класс полигональных объектов построен из объектов класса дуг (arc) и класса меток (labels). Каждый полигон определяется набором линейных объектов из класса дуг, а его атрибуты привязаны к точке соответствующей метки из класса меток. В данном покрытии содержится три класса регионов. Регионы - площадные объекты, являющиеся наборами объектов из полигонального класса.

4. Нажмите на инструмент Увеличить.

5. Щелкните и нарисуйте рамку вокруг юго-восточной части класса объектов дуг в окне Просмотр.

Вы может видеть сеть объектов, напоминающих речную сеть, за исключением того, что присутствуют некоторые дополнительные линии. Эти линии определяют полигональные объекты.

6. Щелкните полигональный класс объектов.

Вы можете видеть группу площадных объектов, которые составляют мозаику, имеющую форму резервуара.

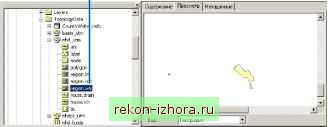

Теперь вы видите меньший площадной объект, который не разделен на части. Этот объект-регион представляет обычный уровень воды в резервуаре. Он состоит из нескольких пространственных объектов класса полигонов.

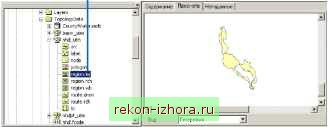

8. Щелкните region.lm.

Вы можете видеть объект большей площади с дыркой, совпадающей по форме с резервуаром. Это зона затопления для данного резервуара.

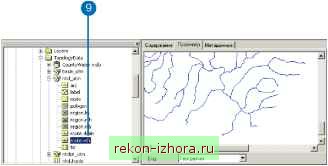

9. Нажмите route.rch.

Вы может видеть направления течений в резервуаре. Линии, которые определяют границы резервуара и зоны затопления, к классу маршрутов не относятся.

Два других покрытия в этой папке - basin utm и nhdpt utm. Покрытие basin utm включает один класс полигональных объектов, содержащий данные по водоразделам, а покрытие nhdpt utm содержит класс точечных объектов, отображающих колодцы, скважины и гидрометрические посты на территориях водосборных бассейнов.

Вы изучили содержимое существующих покрытий. Далее, вы будете загружать некоторые классы пространственных объектов в новый набор классов объектов.

Загрузка классов объектов покрытия в набор классов объектов

В новый набор классов объектов вы загрузите только некоторые классы покрытий. Например, классы arc, label и polygon покрытия nhd utm не нужно загружать, так как они существуют только для поддержки классов маршрутов и регионов. Подобным образом не требуется загружать классы arc и label покрытия basin utm, так как они поддерживают класс полигональных объектов.

1. Перейдите к набору классов объектов WaterResources, который вы создали в персональной базе геоданных CountyWater.

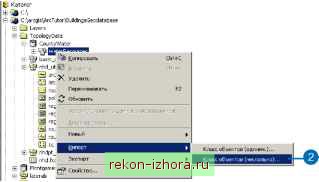

2. Щелкните набор классов объектов WaterResources правой кнопкой, укажите Импорт и выберите Класс объектов (несколько).

Сначала вы загрузите данные водотоков.
