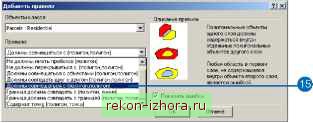

15. Нажмите на стрелку вниз списка Правило и выберите Должны совмещаться с объектами.


16. Нажмите на стрелку вниз списка Класс объектов, щелкните плюс рядом с Blocks и выберите Residential.


17. Нажмите OK.

Новое правило добавилось к списку правил данной топологии.


19. Нажмите Готово.




После создания топологии вы можете ее проверить. Но нет необходимости проверять топологию сразу после ее создания. В зависимости от ваших данных и рабочего процесса может иметь смысл проверка и редактирование отдельных участков данных в ArcMap разными людьми.

20. Нажмите Нет.


В наборе данных Landbase появляется топология.

Montgomery, mdb

Landbase

Anno 2 22 Ш Blocb ImI Dimensions Ш Landbase Topology-Ш Parcels 3 Road cl

Road eop И RoadNames Q RRline Water

Anno 15 24

Anno 5 23 И DistDiam

Топология



Упражнение 9: Загрузка данных покрытия в топологию базы геоданных

Представьте, что вы управляете данным о водных ресурсах целой страны и хотите создать базу геоданных из существующих данных, хранящихся в покрытиях. Вы будете импортировать классы из группы покрытий с данными о водоеме, его пойме и впадающих водотоках, в классы бассейнов, колодцев и водотоков внутри водосборного бассейна. Затем вы добавите правила топологии, которые позволят эффективно работать с этими данными.

Переход к данным и создание базы геоданных

Сперва вы найдете существующие данные и создадите базу геоданных.

1. Перейдите к папке TopologyData внутри папки BuildingaGeodatabase.

\=\\Щ C;\arcgis\Ari:Tui:or\EiuildingaGeodai:abase Ш-О Layer?

Щ- basin Копировать СЫ+С

\ ф--Э1 nhd L @ Вставить Ctrl+V

i nhdpt V

; с Удалить

ф Э Montgomt Переименовать F2

Ц\- laterals Обновить -НЮ owners.d.

, Искать...

ЙС Подключени Свойства..

Ф Search Result?-

+ ГИС серверы

Локаторы адресов Наборы инструментов Системы координат

D Папка

о слой... -оставной слой

I Щейп-файл,..

tIL Класс отношений покрытия...

Набор инструментов

Си Рабочая область ArcInfo

1Ш Таблица dBA5E

Ш Таблица INFO... Покрытие...

2. Щелкните правой кнопкой TopologyData, укажите Новый и выберите Персональная база геоданных.

В папке TopologyData создана новая база геоданных. Ей присвоено временное имя New Personal Geodatabase, которое выбрано и может быть легко заменено на другое.

3. Напечатайте CountyWater и нажмите Enter, чтобы переименовать базу геоданных.


Далее вы будете создавать топологию, чтобы контролировать пространственные отношения между некоторыми объектами и классами объектов. Классы пространственных объектов, участвующих в топологии, должны иметь одинаковую пространственную привязку, чтобы находиться в одном наборе классов объектов. Так как в этой базе геоданных нет ни одного набора классов объектов, вы его создадите.
