Конвертация надписей в аннотации

После установки базового масштаба вы можете конвертировать надписи в аннотации и сохранить их в вашей базе геоданных. Вы конвертируете классы надписей в подтипы одного класса объектно-связанных аннотаций. Для этого процесса необходимо наличие лицензий ArcEditor или ArcInfo. С лицензией ArcView вы можете конвертировать аннотации в надписи, но не можете создавать объектно-связанные аннотации или классы объектов аннотаций с несколькими подклассами аннотаций.

1. Правой кнопкой мыши щелкните на Слои и укажите Конвертировать надписи в аннотации.


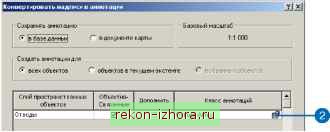

2. Щелкните на кнопке Свойства.


3. Пометьте опцию Обязательно выбирать символ из таблицы символов.


Это уменьшит место, необходимое для хранения аннотаций в базе геоданных. Каждый объект аннотации будет соотноситься с таблицей символов в базе геоданных, а не сохранять всю собственную символьную информацию. В этом классе объектов аннотаций у вас не будет возможности сохранять графику.

По умолчанию отмечены две опции редактирования объектно-связанных аннотаций. При добавлении новых отводов будут создаваться новые аннотации, а существующие аннотации будут перемещаться при перемещении или изменении формы отводов.

4. Нажмите OK.




Появится окно, отображающее процесс конвертации. Через некоторое время конвертация завершится.


Надписи конвертированы в набор подклассов аннотаций в пределах одного класса объектов аннотаций. Также был создан класс отношений, связывающий аннотации с классом отводов.

6. Закройте ArcMap.

Вы создали класс объектов аннотаций в базе геоданных. Подклассы аннотаций в его пределах соответствуют подтипам класса пространственных объектов отводов. Некоторые из этих подклассов аннотаций имеют специальные символы и логические условия для того, чтобы сообщить о некоторых объектах дополнительную информацию. При редактировании в ArcMap класса объектов Laterals (Отводов) соответствующие объекты аннотаций создаются или изменяются при помощи символов и выражений аннотации, созданных вами.



Упражнение 7: Создание слоев для данных в базе геоданных

Чтобы сделать просмотр и отображение данных более удобным, вы можете создавать слои из данных вашей базы геоданных и использовать эти слои в ArcMap. Большинство слоев, которые вам понадобятся в упражнениях, уже создано и хранится в папке Layers каталога учебных данных. В этом упражнении описано создание новых слоев для классов пространственных объектов Laterals и LateralsAnno.

Создание слоя Laterals

1. В ArcCatalog щелкните правой кнопкой на классе пространственных объектов Laterals и выберите пункт меню Создать слой.


2. Откройте папку Layers в каталоге учебных данных и введите Water laterals в качестве имени нового слоя.

3. Нажмите кнопку Сохранить.


Новый слой создан. Теперь вы измените свойства слоя, чтобы назначить символы и стили отображения данных.

4. В дереве ArcCatalog откройте папку Layers, щелкните правой кнопкой на слое Water laterals и выберите Свойства.
