6. Найдите папку Layers, выберите lateral exp.lxp и щелкните Открыть (Open).


Это выражение на языке VB определяет длину каждого отвода; если это значение больше 200, то отвод получает надпись, содержащую поле Диаметр (DIAMETER), протяжение и поле Материал (MATERIAL). Если отвод короче 200, то он надписывается только полем Диаметра.

Вы скорректируете это выражение для отводов гидранта так, чтобы трубы длиннее 100 футов имели более развернутые надписи.

7. Щелкните в окне Выражение и поменяйте значение Условия (If) с 200 на 100. Нажмите Проверить.


После проверки выражения пример отображается на экране.

8. Нажмите OK в диалоговом окне Проверка выражения надписи и в окне Выражение надписи.


Вы создали выражение для класса надписей Отводы гидрантов. Далее вы создадите выражения для классов надписей других подтипов.



Создание надписей для домовых отводов

Домовые отводы обычно короче отводов гидрантов. Для данного упражнения важно, из какого материала они сделаны при длине более 200 футов, поэтому вы снова загрузите выражение надписи и используете его без изменений.

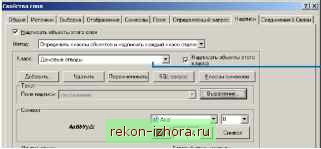

1. В ниспадающем списке Класс выберите Домовые отводы.

Теперь вы можете задать параметры надписи для данного класса надписей.


2. Формируя надписи для домовых отводов, используйте тот же метод, что и при работе с отводами гидрантов, однако эти надписи сделать черного цвета, и не следует изменять выражение надписи после его загрузки.

Создание надписей для других типов отводов

Вы загрузили выражения надписей для служебных подводящих труб и труб гидранта. Теперь вам предстоит определить надписи для отводов пожарных кранов, Неизвестных отводов, и класса <все другие значения>. Поскольку эти классы используются реже и нас интересует только диаметр, вы будете надписывать данные объекты только значением поля Диаметр.

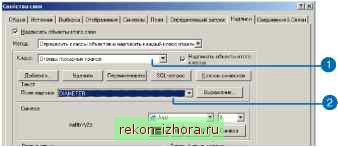

1. В ниспадающем списке Класс выберите Отводы пожарных кранов.


В ниспадающем списке Поле надписи выберите

DIAMETER.

Тем же способом задайте надписи классам надписей Неизвестный и <все другие значения>.

4. Нажмите OK в диалоговом окне Свойства слоя.

Надписи отображены на карте. Отводы гидрантов надписаны красным, более длинные трубы, кроме того, имеют в надписи также указание на тип материала, из которого они изготовлены.

Вы создали классы надписей в ArcMap для различных подтипов отводов при помощи классов символов. Теперь вы приступите к преобразованию в базе геоданных надписей в аннотации.

Установка базового масштаба для надписей

Надписи являются динамическими, они перерисовываются, когда вы изменяете масштаб карты. По умолчанию они перерисовываются шрифтом того же размера, вне зависимости от масштаба, к которому вы переходите. Не все объекты могут быть надписаны с использованием шрифта 8-го размера, при отображении полного экстента класса объектов, однако, когда вы увеличиваете масштаб, вокруг



объектов появляется больше свободного места, на котором можно разместить надписи.

В отличие от надписей аннотации статичны. Объекты аннотаций сохраняются, они имеют фиксированное местоположение и базовый масштаб, поэтому, когда вы увеличиваете масштаб карты, текст на экране также увеличивается.

Установив базовый масштаб, вы можете заставить надписи вести себя подобно аннотациям. Следует использовать масштаб, при котором обычно просматривается карта. Конвертируя надписи в аннотации, вы стремитесь к тому, чтобы аннотации имели корректный базовый масштаб и отображались в правильном размере, соответствующем объектам на вашей карте.

1. Щелкните на инструменте Увеличить и растяните выделительную рамку вокруг нескольких отводов в восточной области данных.

Q Q Г? Q <= ► 1 v

Теперь большинство отводов имеет надписи.



2. Введите значение 1000 в строке Масштаб и нажмите Enter.

1000

Сейчас на экране отображается еще большее количество аннотаций. Вы будете работать с данными преимущественно в этом масштабе, поэтому сейчас вы установите базовый масштаб для карты и аннотаций, которые вы на ней создадите.

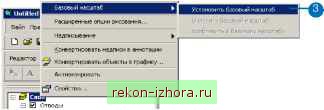

3. Правой кнопкой щелкните на Слои, укажите Базовый масштаб, и Установить базовый масштаб.

Теперь при увеличении или уменьшении масштаба карты надписи будут соответственно увеличиваться или уменьшаться.
