Опция, исключающая объекты с определенными атрибутами, облегчает управление частями сети, если вам нужно оставить работу с сетью и перестроить ее после того, как вы уже поработали с ней некоторое время.

6. Выберите опцию Нет, чтобы все объекты смогли участвовать в геометрической сети. Нажмите Далее.


Теперь нужно определить, какие из классов линейных пространственных объектов будут их образовывать сложные ребра в вашей сети. Объекты сложных ребер не разбиваются на два объекта при связывании с другими объектами, таким образом, они очень удобны для моделирования водных магистралей, имеющих множество водоотводов. По умолчанию, все классы объектов, входящие в геометрическую сеть, рассматриваются как простые ребра сети.

7. Выберите Да, чтобы указать, что некоторые из классов линейных пространственных объектов будут рассматриваться как сложные ребра сети.

8. В списке классов объектов включите флажки у Distribmains и Transmains, чтобы объекты этих классов рассматривались как сложные ребра. Щелкните Далее.

Бдает ли сеть содержать сложные ребра?

Ребра могут присоединяться к сложному ребру без разбиения сложного ребра Б точке присоединения

(Г Да.

Выберите классы обьектовдля построения сложным ребер:

И Distribmains □ Laterai:

Справка

Выбрать все

< Назад I Лзлее > Отмена

Пространственные объекты, составляющие геометрическую сеть, должны точно совпадать друг с другом. Классы входных объектов могут быть скорректированы для достижения связности с помощью замыкания. Вы должны указать, будут ли пространственные объекты в процессе построения сети корректироваться для того, чтобы обеспечить замыкание.

9. Выберите Да, чтобы указать, что объекты будут сдвигаться для точного присоединения друг к другу. Введите 1.0 в качестве допуска замыкания.

10. Нажмите кнопку Выделить все, чтобы указать, что все объекты могут совмещаться. Нажмите Далее.




Вы должны указать, какие классы соединений могут функционировать в качестве источников и приемников в сети. Источники и приемники используются для определения направления потока в сети.

11. Выберите Да, чтобы указать, что некоторые пространственные объекты в сети будут действовать в качестве источников или приемников.


12. Отметьте в списке класс пространственных объектов Tanks, чтобы указать, что объекты этого класса будут источниками или приемниками в сети. Нажмите Далее.

Теперь вы можете назначить весовые коэффициенты в сети. Весовой коэффициент определяет стоимость прохождения через элемент логической сети и может быть, например, представлен падением давления проходящего через трубу потока воды. В нашем случае определение весовых коэффициентов не нужно.

13. Щелкните Далее. После этого появится последний диалог мастера, обобщающий данные, заданные вами в процессе определения геометрической сети. Проверьте введенные данные и щелкните Готово.

Появится индикатор процесса, отображающий прохождение каждой из стадий построения сети.

Вы создали геометрическую сеть WaterNet в базе геоданных Montgomery. Далее вы определите правила связности для вашей водопроводной сети.

Создание правил связности

Сетевые правила связности определяют типы сетевых объектов, которые могут быть соединены друг с другом, а также число объектов различного типа, подключаемых к объекту данного типа. Устанавливая эти правила, вы можете поддерживать целостность сетевых связей в базе данных.

1. Щелкните правой кнопкой на WaterNet и выберите Свойства.

Й-О Montgomery \ Й-Э Landbase : fl-t Water iii?! Аппо 19 72 :-Ы DIStDlam i-S Distribmains i-im Fittings Hydrants Laterals i-И Sysvalyes Ы Tanis Transmains

: Water Ni Копировать Ctrl+Л (Ш Owners Y Удалить

тЩ laterals Ш owners,dat

Переименовать F2

Bt D:

ИЯГОиоовать...

Появится диалог Свойства геометрической сети. Этот диалог содержит информацию о классах пространственных объектов, участвующих в сети, и список весовых коэффициентов. Вы также можете использовать это диалоговое окно для добавления, удаления и изменения правил связности.

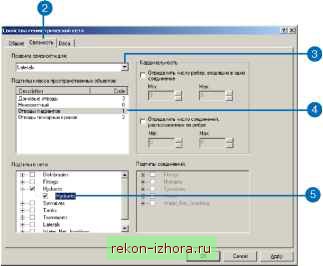

На этой закладке вы можете добавлять и изменять правила связности для геометрической сети. Сначала вы создадите правило ребро-соединение, указывающее, что гидранты могут подключаться к отводным трубам гидрантов; оно также будет показывать, что при создании отвода гидранта на его свободном конце должен быть размещен пространственный объект-соединение класса гидрантов.

3. В ниспадающем списке выберите класс объектов Laterals.

4. В списке подтипов класса выберите Отводы гидрантов.


Теперь вам нужно выбрать типы соединений, к которым могут подключаться отводы гидрантов. В целях упрощения примера, отводы гидрантов будут подключаться только к гидрантам.

5. В списке подтипов объектов геометрической сети отметьте галочкой Hydrants.

Вы должны также указать, что если при создании отвода гидранта его конец не подключен к другому ребру или соединению, то на этом конце размещается гидрант.

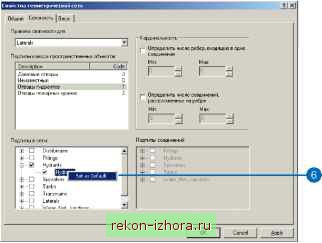

6. Щелкните знак + возле Hydrants. Щелкните правой кнопкой на Hydrants ниже и выберите Установить по умолчанию. Рядом с подтипом гидрантов появится синий значок с буквой D, показывающий, что это соединение, используемое по умолчанию для данного подтипа ребра.
