7. Щелкните на инструменте Редактировать аннотацию.

Метод построения;

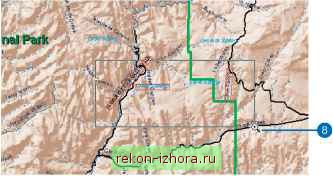

8. Щелкните на карте, нажмите и удерживайте клавишу Z, растяните прямоугольник вокруг группы неразмещенных объектов аннотаций в восточной части парка.


Клавиша Z является клавишей быстрого доступа для масштабирования карты.

Базовый слой Hillshade имеет диапазон видимых масштабов, следовательно, если вы увеличиваете карту до масштаба больше 1:85,000, этот слой не будет отображаться. Установка диапазона видимых масштабов и также хорошо применима к классу объектов аннотаций, так как они чаще используются в пределах диапазона масштабов, где они читаемы. Нет необходимости тратить время, а в случае многопользовательской базы геоданных, - ресурсы сети и базы данных, на то, чтобы создать объекты аннотаций, если их все равно нельзя будет прочитать. Вы можете установить масштаб видимости для слоя в ArcMap, или вы можете изменить свойства самого класса объектов аннотаций в

ArcCatalog. Преимущество второго способа состоит в том, что класс объектов аннотаций будет отображаться в масштабе видимости всегда, когда аннотация добавляется к карте.

Размещение неразмещенных аннотаций

Теперь, когда вы увеличили масштаб в районе группы неразмещенных аннотаций в восточной части парка, вы готовы приступить к размещению неразмещенных аннотаций.

1. Щелкните Искать сейчас.


2. Правой кнопкой мыши щелкните Cave Canyon в столбце Текст и укажите Разместить аннотацию.




Аннотация Cave Canyon размещена. В настоящий момент она выбрана, поэтому она не в красной, а в голубой рамке.

Эта аннотация прямая и располагается параллельно сегменту объекта русла реки. Другие аннотации для рек изгибаются в соответствии с руслами рек, и для этой новой аннотации вы зададите аналогичную опцию.

Следование вдоль объекта

Вы можете сделать так, чтобы аннотация располагалась вдоль линейного объекта или границы полигонального. Диалоговое окно Опции следования вдоль объекта позволяет вам определить, каким образом аннотация будет располагаться относительно объекта.

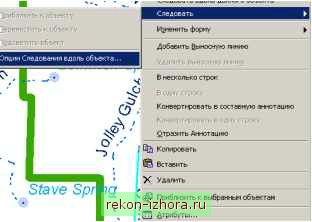

1. Правой кнопкой мыши щелкните на аннотации Cave Canyon, укажите Следовать и выберите Опции следования вдоль объекта.

Появится диалоговое окно Опции режима Следования вдоль объекта .


2. Отметьте Опцию Сделать аннотацию Изогнутой.


3. Отметьте опцию Боковой курсор включен, чтобы ограничить месторасположение аннотации.

4. Введите значение 150 в строке Отступ от объекта. Аннотация будет отстоять от линии реки на 150 метров.

5. Нажмите ОК.



6. Поместите курсор над линейным объектом реки, восточнее аннотации Cave Canyon. Когда курсор будет находиться чуть левее русла реки, щелкните правой кнопкой мыши и укажите Следовать вдоль данного объекта.


Линия русла реки мигнет, а аннотация изогнется в соответствии с руслом реки. Если вы щелкните слишком близко от линии дороги, аннотация может последовать вдоль дороги. Вы можете проверить это, повторив последний шаг, пока объект аннотации Cave Canyon все еще выделен. Выделенная аннотация будет следовать вдоль любого линейного объекта, на котором вы щелкните правой кнопкой мыши и укажите Следовать при помощи инструмента Редактировать аннотацию.

7. Разместите курсор в центре аннотации Cave Canyon. Курсор примет вид четырехконечного значка Переместить аннотацию.


8. Щелкните на аннотации Cave Canyon и потяните ее вдоль объекта реки, пока она не окажется между границей парка и дорогой. Аннотация будет слегка перекрывать оба этих объекта. Нажмите клавишу L во время перемещения аннотации, чтобы изменить направление текста.


9. Разместите курсор на красном треугольнике на ребре аннотации Cave Canyon. Курсор примет вид двухконечного знака Изменить размеры аннотации.

10. Щелкните курсор и потяните его к центру аннотации. Аннотация будет уменьшаться по мере продвижения курсора. Уменьшайте объект аннотации до тех пор, пока она не будет помещаться между границей парка и дорогой.
