Редактирование атрибутов объектов в базе геоданных

Представьте, что вы работаете в городском департаменте планирования, и вам поручено обновить атрибуты некоторых участков. Вы будете редактировать атрибуты классов объектов базы геоданных и значения в таблице, связанной с классом пространственных объектов через класс отношений, и изменять подтип объекта.

Откройте карту и начните редактирование

1. Запустите ArcMap, дважды щелкнув на Editing a Geodatabase.mxd.

Появляется окно ArcMap, и вы видите карту части города. Вы будете редактировать некоторые объекты на карте, поэтому вам нужно добавить к карте панель Редактора и панель Топологии.

2. Щелкните на меню Вид, укажите Панели инструментов и щелкните Редактор.

3. Щелкните на меню Вид, укажите Панели инструментов и щелкните Топология, чтобы добавить панель Топологии.

Появляются панели Редактор и Топология.

4. На панели Редактора щелкните на меню Редактор и укажите Начать редактирование.

Переход к отмеченной закладкой области

Теперь вы перейдете к области на карте, которая была определена при помощи пространственной закладки, и выберете некоторые объекты для редактирования.

1. Щелкните на меню Вид, укажите Закладки и щелкните EditParcel.

2. Щелкните на инструменте Выбрать объекты.

<ii €i < Л rj ф ¥ № k Ой

3. Выберите группу светло-зеленых участков под офисы (Office), растянув вокруг них рамку.

Просмотрите и отредактируйте значения в связанной таблице

Сейчас вы будете редактировать таблицу владельцев Owners, связанную с классом объектов участков (Parcels) через класс отношений Parcel Owners.

1. Нажмите кнопку Атрибуты на панели Редактора.

Появляется диалоговое окно Атрибуты со списком значений PARCEL ID выбранных участков. Значения атрибутов для первого выбранного участка отображаются на правой панели.

Рядом с именем каждого участка есть знак плюс . Вы можете перейти к связанной строке в таблице Owners для каждого участка.

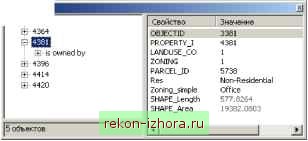

2. Дважды щелкните на участок 4381 (он может быть не первым в списке).

Parcell

Проектировщик базы данных решил, что логичной надписью для полей таблицы Owners при просмотре их из атрибутов Parcels будет is owned by (принадлежит). Вы можете задать такие надписи при создании класса отношений.

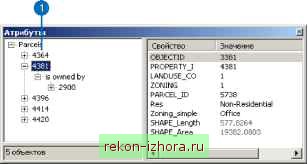

3. Нажмите на знак плюс рядом с is owned by.

Идентификационный номер записи в таблице Owners, которая связана с данным участком (принадлежащим этому владельцу), отображается под надписью is owned by.

4. Щелкните на идентификаторе объекта Owner 2900.

Вы видите запись в таблице Owners в базе геоданных. Атрибуты владельца этого участка перечислены на правой панели. Некоторые из имен полей, показанных в этом окне, являются псевдонимами. Псевдонимы задаются проектировщиком базы данных, чтобы сделать легче для чтения и понимания короткие и иногда малопонятные имена полей базы данных. В нашем случае одно из полей базы геоданных называется OWNER PERCENT. Псевдоним Percentage ownership(процент собственности) задан для того, чтобы в окне атрибутов имя поля было более информативным и понятным.

Вы можете редактировать значения атрибутов владельца прямо в окне Атрибуты.

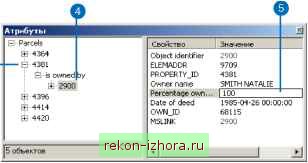

5. Щелкните на значении для Percentage ownership и наберите 100 .

6. Нажмите Enter.

Вы можете использовать класс отношений ParcelOwners, чтобы определить владельца для выбранного объекта участка и редактировать запись по этому владельцу в таблице базы геоданных. Классы отношений также могут применяться для связывания пространственных объектов или таблиц друг с другом, или привязывания аннотаций к пространственным объектам. В базе геоданных вы можете применять класс отношений, чтобы легко переходить между связанными объектами и поддерживать целостность базы данных на уровне ссылок.

Редактирование подтипа и атрибута объекта

Сейчас вы будете редактировать класс объектов участков. Вы измените подтип участка и отредактируете его атрибут.

1. Щелкните на PROPERTY ID участка 4381 в списке выборки окна Атрибуты.

При предварительном просмотре класса участков в ArcCatalog объекты изображались двумя различными цветами, поскольку существует два подтипа участков. На этой карте участки отображаются с использованием не подтипа, а их атрибута Zoning simple. Каждый подтип имеет разные значения по умолчанию для поля Zoning simple. Вы измените подтип участка и увидите, как изменятся другие поля с новым значением по умолчанию.
