Добавление связей смещения

Связи смещения определяют координаты исходных и целевых точек трансформации. В этом упражнении вы создадите несколько связей, используя инструмент Подгонки границ.

1. Щелкните на инструменте Подгонка границ в Панели Векторная трансформация.

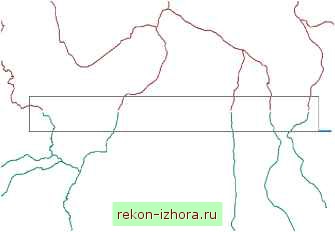

2. Используя курсор, растяните прямоугольник вокруг конечных точек объектов.

Инструмент Подгонки границ создаст сразу несколько связей между исходными и целевыми точками объектов, которые оказались внутри обозначенной области.

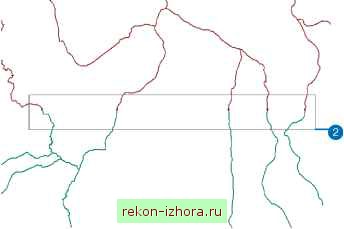

Связи смещения связывают исходные и целевые объекты в их конечных точках.




Выбор объектов

Поскольку процесс Подгонки границ влияет только на внешние области слоя, вы должны выбрать объекты, которые вы хотите трансформировать.

1. Щелкните на инструменте Редактировать в панели Редактор.


2. Используя курсор, растяните прямоугольник вокруг объектов, которые будут трансформироваться, как показано ниже.


Предназначенные для трансформации объекты выбраны.




Добавление вспомогательных связей смещения

1. В меню Вид выберите Закладки и щелкните на East streams.


Повторите для данных East streams те же шаги, которые вы произвели, создавая связи инструментом Подгонки границ.

Во время процедуры выбора удерживайте клавишу Shift, чтобы объекты с западной стороны оставались также выбранными.

Проверка результатов трансформации

Вы можете посмотреть на результат трансформации до того, как она будет реально выполнена, используя окно Просмотр Результатов трансформации. Используйте стандартные инструменты ArcMap Увеличить и Переместить для изменения изображения в Окне предварительного просмотра.

1. В меню Векторная трансформация щелкните Окно предварительного просмотра для проверки результатов трансформации.


Появится окно просмотра:


Если результат вас не удовлетворяет, измените существующие связи, чтобы повысить точность трансформации.
