После проверки топологии линейная ошибка и висячий узел исчезают.


Вам понадобится проверить атрибуты для обоих участков по атрибутам точек Lotlds и изменить один или оба атрибута, чтобы они имели правильные номера PARCEL ID. Новый полигон имеет значение <null> для атрибута Parcel ID и существует пятидесятипроцентная вероятность, что значение исходного большого участка унаследует неверный участок.

В данных присутствует намного больше ошибок, хотя, как вы видели в этом и предыдущем примерах, несколько ошибок может быть связано с одной проблемой. Почти все ошибки вытекают из проблем исходных данных САПР, заключающихся в незамкнутых полигонах и разорванных линиях. Потратив еще некоторое время, вы могли бы отредактировать большинство ошибок, проявившихся при добавлении новых правил.

Некоторые из ошибок, которые вы видите здесь, такие как небольшой отрезок линии с висячим узлом и линия участка, не совпадающая с его границей, иногда не нужно исправлять. Если вашей организации нужно только моделировать участки, объектные классы LotLine и LotlDs могут быть изъяты из топологии и удалены, когда вы закончите создание из них полигональных объектов. С другой стороны, вы можете сохранить линии участков по картографическим причинам или же просто для аннотирования размеров участков. В этом случае вам понадобится продолжить устранение ошибок в линиях участков. В качестве дополнительного шага может использоваться инструмент Разбить линии на пересечении, что может иногда понадобиться для исходных данных САПР. Две ошибки, приводимые выше, реально относятся к одному объекту. Разбивание линий на пересечениях разделило бы этот объект на несколько объектов, каждый из которых представлял бы границу отдельного участка.

Независимо от того, оставите вы или нет объектные классы LotLines и Lotlds, вы возможно захотите добавить одно или несколько правил, чтобы облегчить ежедневные операции с объектами класса участков. Этим правилом может быть Не должны перекрываться , чтобы при оцифровке новых участков они не перекрывались друг с другом, что очень важно с точки зрения земельной собственности полигонов.

В этом упражнении вы создали топологию базы геоданных с простыми правилами, чтобы помочь в исправлении ошибок в данных. Вы научились использовать Инспектор ошибок для нахождения ошибок определенного типа и применять различные инструменты редактирования для исправления ошибок в ваших данных.



Упражнение 8: Использование инструмента Векторная Трансформация

Инструмент Векторная трансформация позволяет вам трансформировать пространственные объекты различными методами, проводить коррекцию методом резинового листа, выполнять подгонку смежных листов карты в процессе сеанса редактирования.

Функции трансформации основаны на связях смещения. Это специальные графические элементы, которые представляют связь исходных и целевых точек трансформации.

Это упражнение покажет вам, как выполнить трансформацию различными способами.

Запуск ArcMap и начало редактирования

Сначала вам необходимо запустить ArcMap и загрузить учебные данные.

1. Дважды щелкните на иконке быстрого доступа или в списке Программы из меню Пуск, чтобы запустить ArcMap.

2. Щелкните на кнопке Открыть в меню Стандартные. Укажите документ карты Transform.mxd в каталоге Editor, где вы установили учебные данные (C:\ArcGIS\ArcTutor -каталог по умолчанию).


3. Если Панель редактирования не отображается в ArcMap, щелкните на кнопке Панель редактирования в панели инструментов Стандартные, чтобы добавить меню Редактор к ArcMap.


4. Щелкните на меню Редактор и укажите Начать редактирование.




Добавление панели инструментов Векторная трансформация

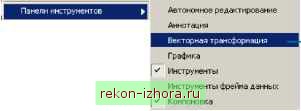

1. В меню Вид выберите Панели Инструментов и щелкните Векторная трансформация для добавления соответствующей панели инструментов в ArcMap.


Появится следующая панель:


Установка параметров замыкания

До того, как вы начнете добавлять связи, необходимо установить параметры замыкания таким образом, что каждая добавленная связь замыкалась на вершины или конечные точки объектов. Для дополнительной информации о замыкании обратитесь к главе Создание новых объектов в руководстве Редактирование в ArcMap .

1. В меню Редактор выберите Замыкание, чтобы открыть диалоговое окно Параметры замыкания.


2. Отметьте галочкой Вершины в слоях NewParcels и SimpleParcels для замыкания связей смещения на вершины этих объектов. Закройте диалоговое окно.
