Два подтипа внутри объектного класса могут быть связаны с разными топологиями и правилами связности, и часто имеют разные значения по умолчанию для определенных атрибутов. Подтипы, значения по умолчанию и атрибутивные домены помогают вам в поддержании высокой точности атрибутивных данных. Более подробно о подтипах смотрите главу Подтипы в руководстве Построение баз геоданных.

В этой базе геоданных жилые участки имеют значение по умолчанию Residential (жилые) для кода зонирования (zoning code), а нежилые участки - значение Commercial (коммерческие). Нежилым участкам может быть присвоено другое значение кода зонирования, но поскольку большинство из них - коммерческие, значение по умолчанию было установлено на Commercial для удобства тех, кто вводит и редактирует данные.

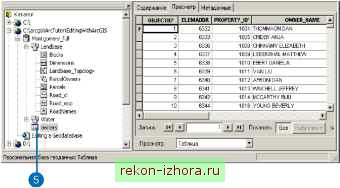

5. Щелкните на таблице Owners (владельцы) в базе геоданных.


Обратите внимание, что на закладке Просмотр параметр Вид автоматически изменяется на Таблицу, и в окне отображаются табличные записи. Эта таблица содержит информацию по владельцам для объектного класса Parcels.

ParcelOwners (владельцы участков) - это другой тип объектов базы геоданных, так называемый класс отношений. Классы отношений хранят информацию о том, как пространственные объекты, представленные классами пространственных объектов, и непространственные объекты, такие как таблицы, связаны с другими объектами базы геоданных. Класс ParcelOwners связывает таблицу Owners с классом пространственных объектов Parcels. Когда вы редактируете участки в ArcMap, вы можете просматривать и редактировать связанные данные в таблице Owners. Более подробно о классах отношений вы можете прочитать в главе Классы отношений в руководстве Построение баз геоданных.


]-Топология

Landbase Topology представляет топологию в наборе классов. Эта топология обеспечивает правила, которые определяют, как объекты полигонов в классе Parcels могут быть пространственно связаны друг с другом, и как один из подтипов класса Parcels может быть связан с одним из подтипов класса Blocks. Установка топологии помогает вам поддерживать высокую точность пространственных данных в вашей базе геоданных. Более подробно о топологии смотрите главу Топология в руководстве Построение баз геоданных.

6. Дважды щелкните на Water.



Этот набор классов также содержит классы отношений и аннотаций, а также классы пространственных объектов.

Road cl Road.eop .-И RoadNames S-Il Water

Anno 19 72 :.....Anno 27 71

Ы tiistribmains

.- Ш FiHing5

i3 H.drants

Ш LйerйlDiйm

Э Sisvalves :- a Tank

(v] Water Net Junctions

Сщержание Просмотр Метаданные


1515505,5523 681501,6860

7. Щелкните WaterNet.

WaterNet - это геометрическая сеть, представляющая другой тип топологических отношений между классами пространственных объектов в наборе классов. Геометрические сети позволяют вам моделировать сети, состоящие из ребер и соединений, которые представляют, например, трубы и задвижки в системе водопровода, или провода и переключатели в электросети. Геометрическая сеть позволяет отслеживать связность сети и проводить анализ потока в сети, а также обеспечивает специальную функциональность редактирования сетей.

Более подробно о геометрических сетях смотрите главу Геометрические сети в руководстве Построение баз геоданных.

Класс отношений Anno 19 72 связывает набор аннотаций с классом объектов Laterals. Если редактируется один из объектов класса Laterals, то одновременно изменяется соответствующая часть аннотации.

Water

Аппо 15 24 Аппо 40 43 Аппо 5 23 Ш DistDiam Э Distribmains Ы Fittings И Hydrants И LateralDiam Э Laterals И Svsvalves И Tanks Ш TransDiam Р-П Transmains

WaterNet

Геометрическая сеть

WaterMet J unctions Owners



8. Щелкните на Editing a Geodatabase.mxd.

I Landbase

I Water

Anno 19 72 Anno 27 71

И DistDiam 0 Distribmains И Fittings 0 Hydrants 0 LateralDiam H Laterals 0 5ysvalves И Tanl S Transmains Water Net И Water NetJunctions -11] owners

Editing a Geodatabase

Это карта, которую вы будете использовать для редактирования объектов базы геоданных, содержание которой вы сейчас исследовали. Более подробно о картах смотрите Руководство пользователя ArcMap.

В этом разделе вы изучили содержимое папки EditingWithArcGIS. Далее вы будете производить расширенное редактирование в базе геоданных.
