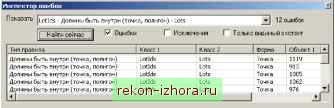

В топологии есть несколько нарушений этого правила. После того, как вы исправите эту ошибку, то можете использовать Инспектор ошибок для того, чтобы последовательно найти другие точки LotlDs, которые находятся вне полигонов Lot, хотя в этом упражнении вы этого делать не будете.

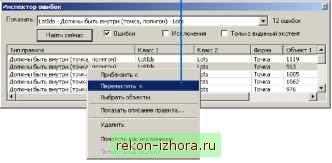

8. Щелкните правой кнопкой на объекте в таблице Инспектора ошибок и укажите Переместить к.

Карта сдвигается так, чтобы в центре была выбранная ошибка.



Сейчас вы вернетесь к первой ошибке и исправите ее. 9. Щелкните на кнопке Предыдущий экстент.





Создание нового полигона

Вы будете создавать новый полигон участка и исправите топологические ошибки.

1. Щелкните на стрелке списка Целевой слой в панели Редактора и укажите Lots.


2. Нажмите Alt+R и затем N.

Комбинация клавиш Alt+R открывает меню Редактора, а нажатие N выводит диалоговое окно Параметров замыкания.

3. Отметьте Конечная точка для LotLines и закройте диалоговое окно.


4. Щелкните на инструменте Редактировать.


5. Удерживая клавишу Z, растяните рамку вокруг места, где линии участка должны пересекаться.


6. Дважды щелкните на северной линии участка, поместите курсор над его восточной конечной точкой так, чтобы он изменил форму на квадратик с четырьмя стрелками, щелкните и тяните курсор к востоку, пока он не замкнется на другую линию участка.


7. Щелкните на кнопке Предыдущий экстент.



Вы должны увидеть линии участка и полигоны участка, примыкающие к данному участку с юга и запада. Теперь постоим новый полигон.

8. Удерживая клавишу Shift, щелкните на восточной линии участка.


Как северная, так и восточная линии участка должны быть сейчас выбраны.

9. Щелкните на инструменте Построение объектов.


10. Включите опцию Учитывать существующие объекты. 11.Нажмите OK.


-Р у чш-ывать существующие

оСгьекты целевого слоя в текущем экстенте.

Новый полигон Lot создается из выбранных линий и границ существующего полигона Lot.


12. Нажмите Проверить топологию в текущем экстенте.

Точка LotID находится внутри нового полигона, граница полигона совпадает с линиями участков, и вы исправили ошибки висячих узлов, замкнув их, поэтому при проверке топологии в области вы видите, что все ошибки исчез-
