4. Щелкните на инструменте Увеличить.

5. Щелкните и растяните рамку вокруг центральной части южной границы данных.


Теперь на карте видны линейный и точечные ошибки.


Красные линии представляют новый тип объектов ошибок, ошибки линий. Они показывают нарушение прави-

ла Должны совпадать с границей . Также присутствуют два типа точечных ошибок, представляющие нарушения правила Не должны иметь висячих узлов , с которым вы уже знакомы, и правила Должны быть внутри .

Изменение символа точечной ошибки

Поскольку у вас на карте теперь не один тип точечной ошибки, вы измените символы слоя топологии, чтобы было яснее, к чему относится каждая ошибка.

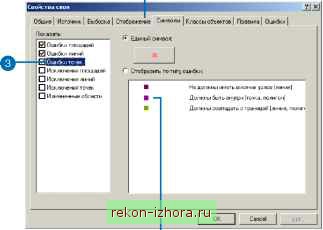

1. Щелкните правой кнопкой на слое StudyArea Topology в таблице содержания ArcMap и выберите Свойства.




2. Щелкните на закладке Символы.

3. Щелкните Ошибки точек.

4. Дважды щелкните на квадратном символе для ошибок Должны быть внутри.


5. Щелкните на треугольнике в качестве формы и установите красный цвет.


6. Нажмите OK.

7. Дважды щелкните на каждом квадратном символе для двух других ошибок и задайте для них цвет Medium Coral Light.


8. Нажмите OK во всех диалоговых окнах.




Треугольник отмечает точку класса LotID для участка, который не был создан в процессе образования полигонов из линий. Красный квадратик к востоку от треугольника в действительности представляет пару висячих узлов там, где линии участков не сомкнулись вместе. Две линии участков отмечены как ошибки из-за того, что они не совпадают с границей полигона участка.


1. Нажмите Редактор и укажите Начать редактирование.


2. Щелкните на кнопке Инспектор ошибок.

Топология; studyArea Topology 3 % % £ Щ

3. Нажмите Найти сейчас.


Видимый экстент вашей карты будет определять количество увиденных ошибок.

4. Щелкните на ниспадающем списке и укажите LotIds -Должны быть внутри.

5. Нажмите Найти сейчас.

] 41 ошнйок


Сейчас вы можете видеть одно нарушение этого правила, видимое в этой части данных. Вы можете использовать Инспектор ошибок для сортировки различных видов топологических ошибок на вашей карте.

6. Отключите опцию Только видимый экстент.

7. Нажмите Найти сейчас.
