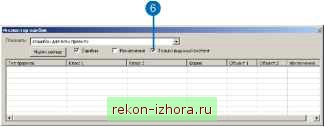

6. Отметьте опции Ошибки и Только видимый экстент.

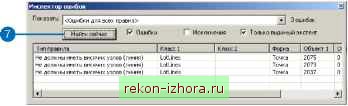

7. Нажмите Найти сейчас.

Вы можете увидеть дополнительные ошибки, если во время добавления окна Инспектора ошибок изменился экстент кар-

Исправление ошибок перелета линий

Все ошибки на данной карте представляют собой отклонения от правила Не должны иметь висячих узлов . Однако существует несколько разных причин, которые могут вызывать ошибку такого типа. Висячий узел может возникнуть, если линия длиннее или короче, чем нужно для того, чтобы ее конечная точка попала на другую линию. Эти случаи называются перелетами и недолетами соответственно.

Висячие узлы могут также возникать при оцифровке объектов, которые располагаются на двух соседних листах карты. В некоторых случаях необходимо замкнуть эти линии, чтобы они образовывали целостные объекты. Другой тип висячих узлов - обрезанные линии на краю листа карты, где заканчиваются исходные данные.

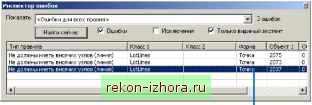

Теперь вы исправите одну из таких ошибок на данной карте. 1. Щелкните значение 144 в столбце Объект 1.

Объект мигнет на карте, а ошибка будет выделена черным цветом.

2. Нажмите и растяните рамочку вокруг ошибки, чтобы приблизить ее изображение.

3. Увеличивайте изображение до тех пор, пока вы не увидите, что линия, содержащая ошибку, пересекает другую линию границы участка.

Это ошибка- перелет , которая довольно часто встречается в наборах линий, импортированных из данных САПР, или оцифрованных при выключенных опциях среды замыкания, помогающих контролировать связность линий.

4. Нажмите на ошибку в Инспекторе ошибок правой кнопкой и щелкните Сократить.

Покаать <с.ши6кн

~Т] 3 ошибок

I Класс 2

Приблизит

Зшмуть... Растянуть..,

Помети Попети

Нет [Fal Нет (Fal Нет (Fal

5. Введите 3 в поле Максимальное расстояние и нажмите Enter.

Висячий сегмент будет отрезан, конечная точка линии окажется точно на другой линии, и ошибка исчезнет.

Контекстное меню Инспектора ошибок содержит целый список возможных способов исправления ошибки. В данном случае вы сократили линию. Вы также могли пометить эту ошибку как исключение или продолжить линию до ее касания с другой линией границы.

Исправление ошибок недолета линий

Теперь вы исправите висячий узел другого типа.

1. Нажимайте кнопку Предыдущий экстент, пока не увидите две оставшиеся ошибки.

2. Выберите инструмент Увеличить и нарисуйте рамочку вокруг ошибки, расположенной левее.

3. Приближайте изображение, пока не увидите, где линия границы, содержащая ошибку, не доходит до другой линии границы.

Это ошибка- недолет , другой тип часто встречающихся ошибок в линейных данных, импортированных из набо-

ров данных САПР или оцифрованных без использования опций среды замыкания, контролирующих связность сети линий. Конец линии расположен на расстоянии примерно полметра от другой линии. Вы исправите эту ошибку, продлив линию, чтобы она замкнулась на другую линию границы участка.

Щелкните на инструменте Исправить ошибки топологии.

Этот инструмент позволяет выбирать и применять один из предлагаемых способов исправления топологических ошибок на карте.

5. Нажмите и растяните рамочку вокруг ошибки.
