Вводный курс

В ЭТОЙ ГЛАВЕ

Изучение данных в ArcCatalog

Редактирование атрибутов объектов базы геоданных

Поиск и исправление ошибок топологии

Редактирование топологических данных

Редактирование объектов геометрической сети

В этом вводном упражнении вы будете использовать ArcMap для редактирования базы геоданных, содержащей данные по району города. База геоданных включает два набора классов, которые представляют водопроводную сеть и записи по земельным участкам городского департамента планирования.

Эта база геоданных содержит также подтипы, правила проверки, отношения, геометрическую сеть и топологию. Вы будете работать с этими данными в ArcMap и увидите преимущества встроенных в базу геоданных поведенческих характеристик. Вы можете получить дополнительную информацию по выделенным курсивом понятиям в Словаре или в соответствующих главах руководств Построение баз геоданных и Редактирование в ArcMap

Предполагается, что вы знакомы с ArcGIS и используете лицензии ArcEditor или ArcInfo. Курс рассчитан на то, чтобы познакомить вас с основами редактирования классов пространственных объектов, для которых в базе геоданных установлены расширенные поведенческие характеристики.

Изучение данных в ArcCatalog

Прежде чем вы начнете выполнять упражнения, найдите данные и карты, которые вам для этого понадобятся. Для просмотра данных вы будете использовать ArcCatalog.

Подключение к данным

ArcCatalog позволяет вам организовать ваши ГИС данные и карты в виде каталогов и легко подсоединяться к ним через подключения папок. Вы можете обращаться к многопользовательским базам геоданных через подключения баз данных. Когда вы обращаетесь к подключению папки, вы видите, какие папки и источники данных она содержит. Теперь вы создадите подключение папки для данных курса.

1. Запустите ArcCatalog, дважды щелкнув на его иконке на вашем рабочем столе, либо указав его в списке Программ в меню Пуск.

2. Нажмите кнопку Подключиться к папке.

3. Укажите папку EditingWithArcGIS на вашем локальном диске, где вы инсталлировали учебные данные (путь по умолчанию C:\arcgis\ArcTutor\EditingWithArcGIS).

4. Нажмите OK.

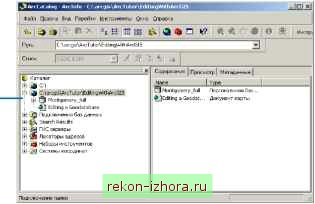

Новое подключение папки-

C:\arcgis\ArcTutor\EditingWithArcGIS,-теперь находится в дереве Каталога. Теперь вы можете обращаться ко всем данным вводного курса через это подключение.

Изучение ваших данных

Прежде чем вы начнете редактировать базу геоданных города, изучите наборы данных Landbase (землепользование) и Water (водопроводные сети).

1. Нажмите на знак Плюс рядом с папкой C:\arcgis\ArcTutor\EditingWithArcGIS.

2. Дважды щелкните на базе геоданных Montgomery full и затем на наборе классов Landbase, чтобы увидеть, какие классы пространственных объектов, отношений, а также топологии он содержит.

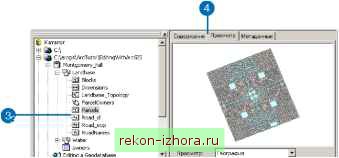

3. Щелкните на классе пространственных объектов Parcels (участки).

4. Нажмите на закладку Просмотр, чтобы увидеть геометрическое представление класса Parcels.

Этот класс объектов содержит два типа объектов участков, - жилые и нежилые. На закладке Просмотр в ArcCatalog они представлены разными цветами, поскольку определены как два разных подтипа в базе геоданных.

Подтипы используются для разделения групп объектов внутри класса объектов. Эти группы могут иметь некоторое общие характеристики, но важно то, что они имеют отличия в типичных значениях некоторых атрибутов или в роли, которую они играют в базе геоданных. Например, класс объектов дорог может включать подтипы магистралей, главных улиц и жилых улиц. Все они являются типами улиц, но магистрали обычно имеют четыре или более полос и ограничения скорости в диапазоне 45-70 миль/час, тогда как жилые улицы могут иметь только две полосы и ограничения скорости 15-30 миль/час. Подтипы мот иметь значения по умолчанию и домены в виде диапазона, которые отражают эти отличия.
