Упражнение 6: Импорт данных САПР

ArcMap позволяет вам легко интегрировать чертежи САПР в ваши карты. Это позволит вам отображать и строить запросы по наборам данных САПР без необходимости их конвертации в формат ESRI.

Возможность работы с чертежами САПР в ArcMap полезна, в частности, если в вашей организации есть накопленные ресурсы данных САПР, которые нужно быстро использовать в вашей работе.

Вы можете не только выполнять базовые функции запросов и анализа при помощи инструментов ArcMap, но осуществлять привязку непосредственно к объектам САПР при изменении вашей базы данных.

В данном упражнении будет показано, как импортировать объекты САПР непосредственно в карту при редактировании. Это упростит использование данных САПР в вашей работе.

Открытие карты для Упражнения

1. Запустите ArcMap.

2. Щелкните на кнопке Открыть в панели инструментов Стандартные. Выберите документ карты WorkingWithCAD.mxd, расположенный в каталоге Editor, где вы инсталлировали учебные данные (C:\ArcGIS\ArcTutor - местоположение по умолчанию).

□ У

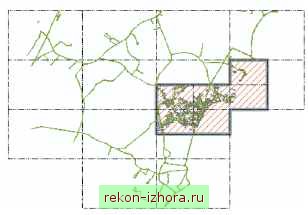

3. Увеличьте изображение до области, определяемой красным заштрихованным полигоном.

Работа с Мастером Загрузки объектов

Вы можете импортировать объекты САПР прямо из класса пространственных объектов САПР с помощью Мастера Загрузки объектов. Для этого вам нужно добавить этот Мастер к ArcMap.

1. Щелкните на меню Инструменты и укажите Настроить. Перейдите на закладку Команды.

2. Щелкните на категории Конвертеры данных в списке Категории и перетащите команду Загрузить объекты в меню Редактор. Закройте окно Настроить.

3. Щелкните на меню Редактор и укажите Начать редактирование. Установите Целевой слой на LotLines. Это слой, в который вы будете помещать линии участков.

Загрузка объектов САПР

Установив в качестве целевого слоя класс линий участков, вы готовы загрузить объекты из чертежа.

Чертежи САПР представляются двумя способами: файлы САПР и наборы данных САПР. Наборы данных САПР содержат классы объектов, организованные по типам объектов: точечные, линейные, полигональные.

Каждый объект САПР в наборе данных САПР содержит поле Layer, позволяющее идентифицировать слой чертежа САПР, из которого извлекается объект. В упражнении вы будете извлекать объекты, принадлежащие слою линий участков из линейного класса объектов, в пустой класс линейных объектов участков базы геоданных.

1. Щелкните на меню Редактор и укажите Загрузить объек-

2. Щелкните на кнопке Обзор (справа от текстового поля Входные данные). Укажите путь к учебным данным ArcTutor (C:\Esri\ArcTutor по умолчанию), затем укажите каталог Editor\ExerciseData\EditingCAD.

3. Дважды щелкните на наборе данных Parcels.dwg. Выберите объектный класс полилиний и нажмите кнопку Открыть.

4. Нажмите кнопку Добавить, чтобы добавить объектный класс САПР (из поля Входные данные) к Списку исходных данных для загрузки.

5. Нажмите Далее.

Сопоставление полей входного набора данных и целевого слоя

Следующее окно в Мастере позволит сопоставить поля класса объектов САПР с полями целевого слоя.

1. Примите установки по умолчанию для этого упражнения. Нажмите Далее.

Построение запроса

Поскольку все слои САПР комбинируются в едином объектном классе, содержащем атрибутивное значение Layer, вы составите атрибутивный запрос, в соответствии с которым только объекты с именем слоя = LOT-L будут загружены в целевой слой.

1. Включите опцию Загрузить только удовлетворяющие запросу объекты.

2. Щелкните Конструктор запросов, чтобы создать запрос.
