4. Включите замыкание на ребра класса пространственных объектов Hydro region, затем закройте диалоговое окно Параметры замыкания.


5. Поместите курсор над ребром в том месте, где выбранное ребро и голубая направляющая начинают расходиться.


6. Щелкните на ребре, чтобы начать скетч.


Добавьте вершины вдоль направляющей.

Убедитесь, что последняя вершина скетча будет замкнута на ребро рядом с той вершиной, которую вы перемести-


9. Нажмите F2 или щелкните правой кнопкой и выберите Завершить скетч.



Изменения, которые вы внесли с помощью инструмента Скетч, применены к ребру.


Перемещение общего узла в топологии карты

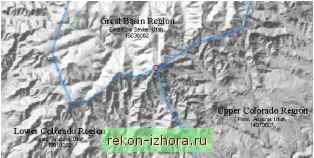

Теперь, когда вы исправили ребро, общее для нескольких полигонов водосборных бассейнов, вам предстоит решить следующую проблему. Узел на восточном конце ребра является точкой слияния границ трех полигонов: Great Basin, Upper Colorado и Lower Colorado. Вы переместите этот узел на определенное число метров.

1. Щелкните на инструменте Редактировать топологию.

Топология; <Слои карты> Щ-О

2. Щелкните один раз на карте, но не на ребре, чтобы отменить его выборку.

3. Нажмите и удерживайте клавишу N.

Это временно ограничивает возможность выбора топологических элементов, позволяя выбирать только узлы.

4. Щелкните и растяните рамочку вокруг узла, держа нажатой клавишу N.


Узел выбран. Теперь вы передвинете его в правильное местоположение.

5. Щелкните правой кнопкой и выберите Переместить.




Вы подвинете этот узел на 460 метров по оси x (на восток) и на 410 метров по оси y (на север).

6. Введите значения 460 и 410 в текстовые окошки X и Y и нажмите Enter.

Узел перемещен в новое место, и все объекты, для которых он является общим, были изменены.


Вы могли также переместить узел, просто перетащив его, точно так же, как вы перемещали вершину топологического ребра.

7. Щелкните Редактор и выберите Завершить редактирование.

Редактор

Задачи:

Создать новый об

редактирование

Сохранить изменения

8. Выберите Да, если хотите сохранить изменения.

В этом упражнении вы узнали, как построить топологию карты и как пользоваться инструментом Редактировать топологию для изменения общих ребер и узлов объектов. Топология карты позволила вам сохранить целостность общей границы между объектами при одновременном редактировании четырех объектов в первом случае и шести объектов во втором из двух разных классов пространственных объектов. Инструмент Редактировать топологию и задачи редактирования топологии могут также использоваться при редактировании ребер и узлов топологии в базе геоданных.
