3. Щелкните Редактор и выберите Начать редактирование.

Если панель инструментов Топология отсутствует на карте, вы добавите ее.

4. Щелкните Редактор, укажите Дополнительные инструменты редактирования и щелкните Топология.

Панель инструментов Топология содержит инструменты для работы с топологически связанными объектами. Объекты могут быть связаны топологией, хранящейся в базе геоданных. В ArcInfo и ArcEditor вы можете использовать инструменты панели Топология для редактирования топологий базы геоданных. Для получения дополнительной информации по этому вопросу просмотрите упражнение Использование топологии базы геоданных и главу Редактирование топологии в книге Редактирование в ArcMap.

Вам может также потребоваться редактировать общую геометрию объектов, хранящихся в шейп-файлах, или объектов, для которых в базе геоданных не построена то-

пология. На панели инструментов Топология есть специальный инструмент для создания временных топологических отношений между соседними частями объектов -топологии карты, которая позволяет редактировать общие части объектов. Имея лицензию ArcView, вы можете редактировать в ArcMap только топологию карты, но не топологии, хранящиеся в базе геоданных. ArcEditor и ArcInfo позволяют редактировать оба варианта топологии.

Создание топологии карты для заданной территории

Перед построением топологии карты необходимо приблизить изображение участка, который вы хотите изменить. Это позволяет уменьшить число объектов, которые будут анализироваться при построении кэша топологии.

1. Щелкните на меню Вид, укажите Закладки и выберите 3 Region Divide.

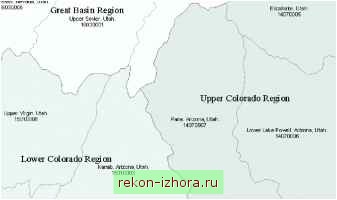

На карте отобразится помеченная закладкой территория. Теперь вы можете видеть подписи более мелких водосборов.

2. Нажмите кнопку Топология карты.

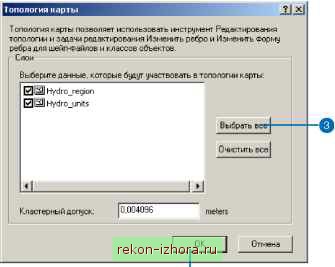

Появится диалоговое окно Топология карты. В нем вы можете выбрать, какие классы пространственных объектов будут участвовать в топологии, и задать кластерный допуск. Кластерный допуск показывает, насколько близко должны располагаться части объектов, чтобы их можно было считать совпадающими.

3. Нажмите Выбрать все.

Вы хотите, чтобы все объекты о4 оих классов участвовали в топологии карты.

По умолчанию установлено минимальное возможное значение кластерного допуска, выраженное в единицах системы координат. В данном случае, набор данных имеет систему координат UTM, и единицами измерения являются метры. Вы примете значение кластерного допуска по умолчанию.

4. Нажмите OK.

Теперь вы начнете редактирование топологии карты с помощью инструмента Редактировать топологию.

5. Щелкните на инструменте Редактировать топологию.

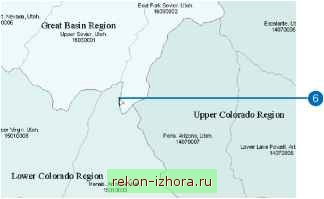

6. Щелкните на ребре, которое является общим для East Fork Sevier. Utah, полигон (#16030002) и Kanab. Arizona, Utah, полигон (#15010003).

Теперь ребро выбрано и изменило цвет. Если вы включите в ArcMap опцию отображения невыбранных топологических узлов, в местах пересечений ребер полигонов отобразятся прозрачные кружки. Это невыбранные узлы топологии карты.

Это ребро является общим и для полигонов больших гидрологических регионов. Чтобы проверить это, вы воспользуетесь инструментом Показать объекты с общим элементом.

7. Нажмите кнопку Показать объекты с общим элементом.

Появится диалоговое окно Объекты с общим элементом.

Вы можете использовать этот диалог чтобы выяснить, для каких объектов данное ребро или узел являются общими. Вы можете также с помощью этого диалогового окна контролировать, какие из объектов будут изменены при редактировании общего элемента.

Оба класса пространственных объектов Hydro regions и Hydro units перечислены в списке классов, участвующих в топологии карты. Отметки возле их имен означают, что выбранный элемент топологии является общим для объектов этих классов. Далее вы увидите, для каких именно объектов данное ребро является общим.
